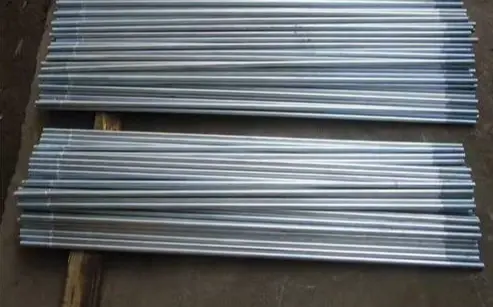

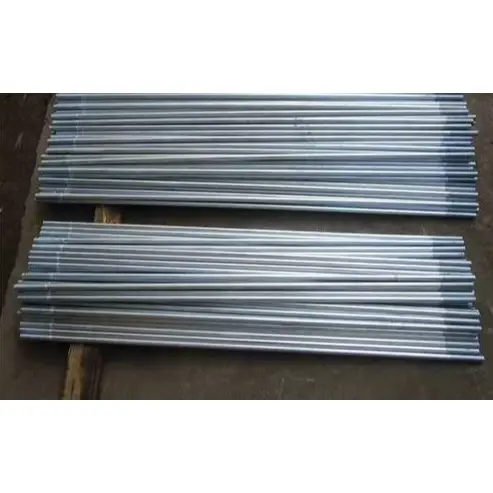

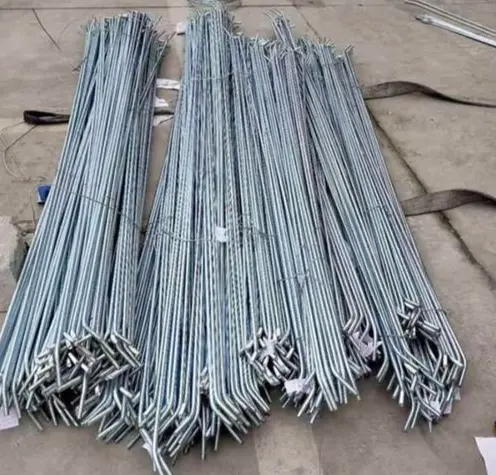

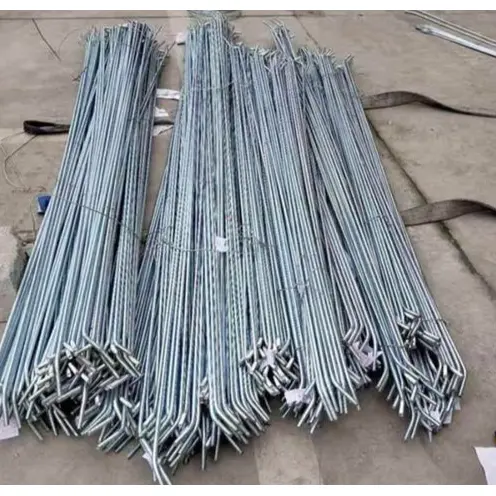

میله های فولادی گالوانیزه برای مهاربندی سازه

میله های اتصال فولادی گالوانیزه برای مهاربندی سازه (همچنین به عنوان میله های اتصال گالوانیزه گرم یا میله های کششی فولادی شناخته می شود) اجزای سازه ای فولادی گرد هستند که در سازه های فولادی - مانند کارخانه های صنعتی، سقف ها، دیوارها و سیستم های نصب فتوولتائیک - برای مقاومت در برابر نیروهای کششی، انتقال بارهای افقی، تثبیت قابلیت تحمل دیوارها، تثبیت پذیری دیوارها و برف ها استفاده می شوند.

تعریف و پیکربندی محصول

I. اطلاعات اولیه محصول

مواد: استاندارد Q235B; Q355B برای برنامه های کاربردی با بار بالا. فولاد گرد تحت کشش سرد، کوئنچ و تمپر و رزوه کاری در دو انتها قرار می گیرد.

ضد خوردگی: گالوانیزه گرم (HDG)؛ ضخامت پوشش روی ≥70-100μm؛ مناسب برای محیط های بیرونی یا بسیار خورنده ساحلی.

عملکرد: انواع آن عبارتند از میله های اتصال مستقیم (میله های افقی)، میله های کراوات مورب (زانوبند / بادبند) و میله های تنظیم شده با گیره (کشش قابل تنظیم).

II. پیکربندی کامل (مونتاژ استاندارد)

1) بدنه میله کراوات (1 عدد)

قطر: φ8/10/12/14/16mm (φ12 رایج ترین است).

رزوه ها: M8/M10/M12/M14/M16 در هر دو انتها (همسان با قطر). طول نخ 2d-3d در هر انتها است.

طول: سفارشی بر اساس دهانه. تحمل ± 5 میلی متر؛ در نسخه های کاملا رشته ای یا دو طرفه رشته ای موجود است.

سطح: گالوانیزه گرم; مقاومت در برابر پاشش نمک ≥500h.

2) لوازم جانبی بست (1 مجموعه برای هر انتها)

آجیل شش گوش: درجه 4.8 / درجه 8; گالوانیزه گرم · واشر تخت: Q235 / گالوانیزه. فشار را توزیع کنید و از خراشیدگی جلوگیری کنید.

· واشرهای فنری / مهره های قفل کننده: از شل شدن در اثر لرزش جلوگیری کنید (اجباری برای مناطق بام / بار باد).

3) لوازم جانبی تنظیم / اتصال (اختیاری بر اساس الزامات)

· گیره‌ها (تنظیم‌کننده‌های میله‌های کراوات): انواع با انتهای چنگال یا بدنه بسته. ساخته شده از فولاد 45#، گالوانیزه گرم; محدوده تنظیم: ± 50-150 میلی متر.

· صفحات لوگ / صفحات اتصال: Q235B/Q355B; ضخامت ≥10 میلی متر؛ گالوانیزه گرم؛ برای اتصال به پرلین / تیر / ستون.

· محافظ رزوه: از آسیب یا خوردگی نخ در حین حمل / نصب جلوگیری می کند.

· لوله های استارت (برای میله های فشرده): لوله فولادی φ42/48 با میله داخلی. پایداری تحت فشار را تضمین می کند.

III. مروری سریع بر پارامترهای کلیدی

· مواد: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

· استحکام کششی: ≥400MPa (Q235) / ≥470MPa (Q355).

· پوشش گالوانیزه: ≥85μm (در فضای باز)، ≥100μm (ساحلی).

· مشخصات مشترک: φ12 (M12)، طول 1-6 متر.

IV. سناریوهای کاربردی معمولی

· سقف کارخانه: میله های اتصال مستقیم (بین پرلین ها) + میله های مورب (مقاومت در برابر باد) + گیره های چرخشی (تنظیم کشش).

· روکش دیوار: میله های مورب برای حلقه های دیوار. جلوگیری از برآمدگی دیوار یا جابجایی جانبی

· سیستم های نصب PV: میله های اتصال طولی / عرضی. افزایش پایداری در برابر بارهای باد و برف. مزایای اصلی

1. مقاومت در برابر زنگ و خوردگی: پوشش گالوانیزه آنها را برای شرایط عملیاتی در فضای باز و مرطوب مناسب می کند.

2. استحکام کششی بالا: به طور موثری از نوسان پرلین جلوگیری می کند و استحکام کلی ساختار را افزایش می دهد.

3. طول قابل تنظیم: طول ها را می توان در محل به خوبی تنظیم کرد و از سازگاری نصب بالا اطمینان حاصل کرد.

4. کارایی: سبک و مقرون به صرفه، تسهیل نصب دسته ای راحت.

نکات برجسته متمایز کننده

I. در مقایسه با میله های فولادی سیاه / رنگ آمیزی شده

1. مقاومت در برابر خوردگی و آب و هوا

تحت پوشش کامل گالوانیزه گرم قرار می گیرد. پوشش ضخیم و متالورژیکی چسبانده شده، رطوبت و اسپری نمک را مسدود می کند و امکان استفاده طولانی مدت در محیط های بیرونی، مرطوب یا ساحلی را فراهم می کند. در مقابل، قطعات فولادی سیاه استاندارد به راحتی زنگ می‌زنند، و پوشش‌های رنگ پوسته یا پوسته پوسته می‌شوند، که نیاز به زدودن مکرر زنگ زدگی و رنگ‌آمیزی دارد که منجر به هزینه‌های نگهداری بالا می‌شود.

2. عمر طولانی تر

عمر مفید در شرایط عادی بیش از 20 سال است - بسیار بیشتر از قطعات رنگ شده (3 تا 5 سال) - و آنها را برای سازه های فولادی دائمی در فضای باز مانند ساختمان های کارخانه و سیستم های نصب فتوولتائیک ایده آل می کند.

3. یکپارچگی سطح عالی

پوشش روی در برابر سایش و ضربه مقاوم است و آسیب را در هنگام حمل و نقل و نصب به حداقل می رساند. رزوه ها در برابر زنگ زدگی و گرفتگی مقاوم هستند و از جداسازی صاف در طول تعمیر و نگهداری آینده اطمینان حاصل می کنند.

4. ظاهر یکنواخت و بازرسی آسان

دارای روکش خاکستری نقره ای ثابت است که امکان شناسایی بصری آسان مشخصات و کیفیت در محل را فراهم می کند.

II. در مقایسه با میله های فولادی ضد زنگ

1. نسبت هزینه به عملکرد برجسته

هزینه های تهیه به طور قابل توجهی کمتر از میله های فولادی ضد زنگ است. در شرایط استاندارد خورنده، عملکرد کلی قابل مقایسه است که منجر به کاهش قابل توجهی در هزینه های پروژه می شود.

2. خواص مکانیکی پایدار

در اصل از فولاد Q235B/Q355B ساخته شده است. استحکام و چقرمگی الزامات بار کششی برای سازه های فولادی را برآورده می کند و از ظرفیت تحمل بار قابل اعتماد و مقاومت در برابر تغییر شکل اطمینان می دهد.

3. سازگاری پردازش بالا

طول ها و نخ های قابل تنظیم؛ سازگار با لوازم جانبی مانند گیره‌ها و لوله‌های اسپیسر، انعطاف‌پذیری را برای نصب، تراز و کشش در محل ارائه می‌دهد.

III. مزایای منحصر به فرد

1. باربر متمرکز و ساختار ساده: در درجه اول بارهای کششی را کنترل می کند. سبک وزن و فضا کارآمد؛ به طور موثر جابجایی جانبی پره ها و دیواره ها را مهار می کند و پایداری کلی ساختار را افزایش می دهد. به عنوان یک عضو کششی ساده و کارآمد در سازه های فولادی عمل می کند.

2. سیستم پشتیبانی جامع: سازگار با مجموعه کاملی از لوازم جانبی - مانند مهره های گالوانیزه، واشرها، گیره های چرخشی، و صفحات گوست - دارای درمان های ضد خوردگی منطبق برای جلوگیری از خوردگی گالوانیکی و تضمین حفاظت یکنواخت.

3. نصب راحت: طراحی رزوه ای دو طرفه امکان تنظیم دقیق کشش و تراز با استفاده از مهره ها را فراهم می کند و در نتیجه کارایی بالایی در طول ساخت و تنظیم دارد.

IV. محدودیت های مختصر

1. عملکرد در محیط های خشن: مقاومت در برابر خوردگی نسبت به فولاد ضد زنگ در محیط های بسیار خورنده یا به شدت اسیدی/قلیایی پایین تر است.

2. هزینه: قیمت واحد بالاتر از میله های آهنی مشکی استاندارد است که منجر به سرمایه گذاری اولیه کمی بالاتر می شود.

V. خلاصه انتخاب

محیط های داخلی خشک، سازه های موقت، یا کنترل دقیق هزینه ← فولاد سیاه یا میله های رنگ شده را انتخاب کنید.

· مکان های بیرونی/در معرض، مناطق ساحلی، شرایط خوردگی استاندارد، یا نیاز به عملکرد طولانی مدت و بدون نیاز به تعمیر و نگهداری ← اولویت بندی میله های فولادی گالوانیزه.

· محیط های شیمیایی با خوردگی شدید یا نیاز به تمیزی بالا → میله های فولادی ضد زنگ را انتخاب کنید.

فرآیند ساخت و ساز در محل

میله‌های اتصال فولادی گالوانیزه برای مهاربندی سازه‌ای برای موارد زیر قابل استفاده است: میله‌های کراوات چوبی کارخانه، میله‌های دیواری، میله‌های اتصال PV و میله‌های اتصالی تنظیم‌شده با قلاب چرخشی. مواد پایه معمولاً فولاد گرد گالوانیزه گرم Q235B/Q355B است. نصب مطابق با استانداردهای سازه فولادی است.

I. آماده سازی ساخت و ساز

1. بازرسی مواد: بررسی قطر میله کراوات، طول، و مشخصات موضوع. پوشش گالوانیزه سالم را بررسی کنید و مطمئن شوید که رزوه ها عاری از فرورفتگی، زنگ زدگی یا بخش های کنده شده هستند. اطمینان حاصل کنید که لوازم جانبی (مهره های گالوانیزه، واشرهای تخت، واشرهای فنری، گیره های چرخشی، صفحات گاست) در شرایط خوبی هستند. اختلاط لوازم جانبی با مشخصات مختلف یا فرآیندهای ساخت را اکیداً ممنوع کنید.

2. آماده سازی ابزار: آچار، سوکت، متر نوار، باب شاقول، و چکش دستی. برای تنظیم میله کراوات، میله ها و آچارهای کششی را آماده کنید. اطمینان حاصل کنید که تجهیزات ایمنی کامل برای کار در ارتفاع در دسترس است. 3. تأیید پایه: اطمینان حاصل کنید که صفحات اتصال و سوراخ‌ها/قطرهای از پیش حفاری شده تیرها، ستون‌ها، پرلین‌ها و حلقه‌های دیوار با نقشه‌ها مطابقت دارند. اطمینان حاصل کنید که قطعات به درستی قرار گرفته اند و به طور موقت ایمن ثابت شده اند.

4. توضیحات فنی: به طور واضح طرح، شیب، و الزامات کشش را برای میله های اتصال، تمایز بین مشخصات نصب برای میله های اتصال مستقیم، میله های اتصال مورب، و میله های اتصال گیره تعریف کنید.

II. مراحل نصب و نکات کلیدی عملیاتی

(الف) میله های رزوه ای دو سر استاندارد (میله های اتصال مستقیم/مورب)

1. وارد کردن: هر دو انتهای میله اتصال را به ترتیب از سوراخ های از پیش سوراخ شده در اجزا عبور دهید، و مطمئن شوید که میله صاف و بدون پیچ و تاب باقی می ماند.

2. قرار دادن لوازم جانبی: قطعات را به ترتیب واشر تخت → واشر فنری → مهره نصب کنید. اسپلیت را در واشر فنری تکان دهید تا از اثر ضد شل شدن آن اطمینان حاصل کنید.

3. سفت شدن اولیه: مهره ها را به طور متقارن در دو انتها سفت کنید تا کشش اساسی اعمال شود و شلی اجزا از بین برود.

4. سفت کردن نهایی: سفت کردن در مراحل، اعمال نیرو به طور همزمان در هر دو انتها برای اطمینان از کشش یکنواخت و صافی کلی. هر بار یک طرف را کاملاً سفت نکنید، زیرا این امر باعث ناهماهنگی اجزا و تمرکز موضعی استرس می شود.

5. تراز: راستی و شیب را با استفاده از یک باب شاقول یا رشته تراز بررسی کنید. موقعیت های مهره را در صورت لزوم تنظیم کنید.

(ب) میله های گیره گردان (نوع قابل تنظیم)

1. هر دو سر میله اتصال را به گره های ساختاری وصل کنید و مهره ها را آزادانه نصب کنید.

2. بدنه چرخاننده را بچرخانید تا تنش را تنظیم کنید، سفتی کلی را کنترل کنید تا مطمئن شوید که هندسه ساختاری و عمودی مطابق با مشخصات طراحی است.

3. پس از تنظیم، مهره های ضد شل شدن را در دو طرف گیره قفل کنید تا از چرخش یا شل شدن در حین سرویس جلوگیری شود.

4. برای گروه های میله ای موازی، از کشش ثابت و توزیع بار متعادل اطمینان حاصل کنید.

(ج) نصب با لوله های اسپیسر

میله کراوات را از داخل لوله فولادی اسپیسر عبور دهید. واشرها و مهره ها را روی قسمت های رزوه دار که از دو طرف بیرون زده اند نصب کنید. اطمینان حاصل کنید که لوله اسپیسر بدون کج شدن یا بر جای گذاشتن شکاف با اجزاء (عمودی یا افقی) مطابقت دارد.

III. الزامات ساخت و ساز بر اساس مکان

1. میله های کراوات سقفی: میله های افقی باید در سطح باقی بمانند و میله های کراوات مورب باید در زوایای طراحی نصب شوند. تمام میله های اتصال باید کشش و محکم شوند تا شلی از بین برود و پایداری کلی پرلین ها افزایش یابد.

2. میله های کراوات دیوار: به طور متوالی از بالا به پایین نصب کنید و عمودی اجزای دیوار را کنترل کنید. اطمینان حاصل کنید که میله های اتصال با درها، پنجره ها یا پانل های روکشی تداخلی ندارند.

3. اتصالات گوشه و انتهایی: اطمینان حاصل کنید که همه اتصالات کامل هستند، اقدامات ضد شل شدن دوگانه را اجرا کنید و در مناطقی که در معرض بارهای باد زیاد هستند، تقویت بیشتری اعمال کنید.

IV. بازرسی و حفاظت از کار تمام شده

1. بازرسی بصری: میله های کراوات باید مستقیم و بدون خم شدن باشند و پوشش گالوانیزه باید بدون آسیب زیاد باشد. اتصالات باید کامل باشد، مهره ها کاملاً سفت شده و واشرهای فنری کاملاً فشرده شوند.

2. بازرسی عملکردی: مجموعه باید عاری از شلی یا لرزش باشد. ابعاد سازه و زوایای شیب باید با نقشه ها مطابقت داشته باشد.

3. حفاظت از کار تمام شده: پا گذاشتن، ضربه زدن، یا ایجاد سوختگی جوش به میله های اتصال یا پوشش گالوانیزه ممنوع است. جلوگیری از آلودگی ملات یا روغن در نواحی رزوه دار.

4. خراش های موضعی در پوشش گالوانیزه را به سرعت با اعمال رنگ غنی از روی برای بازیابی حفاظت در برابر خوردگی ترمیم کنید.

V. ممنوعیت های ساخت و ساز

1. حذف واشر تخت یا واشر فنری، نصب مجموعه ناقص اتصالات و یا اختلاط در اتصالات غیر گالوانیزه اکیدا ممنوع است.

2. اجبار، چرخاندن، یا استفاده از حرارت شعله برای صاف کردن میله های اتصال برای جلوگیری از آسیب مادی یا شکست پوشش گالوانیزه ممنوع است.

3. از میله های اتصال با رزوه های آسیب دیده، پوشش های گالوانیزه با جدا شدن شدید یا تغییر شکل/خمش استفاده نکنید.

4. بستن بیش از حد مهره ها برای جلوگیری از کنده شدن نخ یا تغییر شکل اجزا به شدت ممنوع است.

5. اجرای اقدامات حفاظتی در هنگام ساخت و ساز در فضای باز در هوای بارانی برای جلوگیری از زنگ زدگی ناشی از تجمع طولانی مدت آب روی نخ ها.

پارامترهای کلیدی عملکرد میله های اتصال فولادی گالوانیزه برای مهاربندی سازه

استانداردها: GB/T 700، GB/T 13912، GB 50017

I. مواد پایه و خواص مکانیکی

1. مواد متداول

· استاندارد: Q235B; کار سنگین/طول بلند: Q355B

2. نشانگرهای مکانیکی

3. مشخصات میله: قطرهای رایج: φ8، φ10، φ12، φ14، φ16 میلی متر. طول: سفارشی در هر نقشه (استاندارد 1-6 متر). تحمل طول: ± 5 میلی متر

II. پارامترهای موضوع

1. مشخصات رزوه: مطابق با قطر فولاد گرد (M8، M10، M12، M14، M16)

2. نوع موضوع: نخ خارجی دو طرفه. طول نخ در هر انتها 2 تا 3 برابر قطر اسمی است

3. دقت موضوع: 6 گرم. تناسب صاف، ضد گرفتگی

III. خواص پوشش گالوانیزه (گالوانیزه گرم ترجیح داده می شود)

1. ضخامت پوشش

· استفاده استاندارد در فضای باز: ≥70 میکرومتر

· محیط های ساحلی / بسیار خورنده: ≥85 میکرومتر

2. چسبندگی: پیوند متالورژیکی. بدون پوسته شدن یا پوسته پوسته شدن در اثر ضربه

3. مقاومت در برابر خوردگی: تست اسپری نمک ≥500 ساعت. عمر مفید بیش از 20 سال در شرایط عادی در فضای باز

IV. پارامترهای لوازم جانبی

1. درجه آجیل: کلاس 4.8 / کلاس 8; گالوانیزه گرم (همان ماده)؛ تناسب دقیق با نخ ها

2. واشر تخت: مواد Q235، گالوانیزه گرم; فشار تماس را توزیع می کند. از رنگ / پوشش اجزا محافظت می کند

3. واشر فنری: کشش بالا. عمدتاً در مناطق با لرزش زیاد یا باد شدید برای جلوگیری از شل شدن استفاده می شود

4. Turnbuckle (قابل تنظیم): جنس: فولاد 45# فورج شده، کاملاً گالوانیزه گرم; محدوده تنظیم استاندارد: ± 50-150 میلی متر

V. پارامترهای استفاده و نصب

1. حالت بارگذاری: فقط برای بارهای کششی طراحی شده است. قرار گرفتن در معرض بارهای فشاری، خمشی یا جانبی اکیداً ممنوع است.

2. الزامات نصب: میله اتصال باید صاف و بدون پیچ و تاب یا پیچ خوردگی باقی بماند. مهره ها در دو انتها باید به طور متقارن سفت شوند.

3. مناسب بودن محیطی: محدوده دمای عملیاتی 20- تا 80 درجه سانتیگراد. از تماس طولانی مدت با اسیدهای قوی یا قلیاهای قوی خودداری کنید.

VI. ویژگی های اضافی

1. پرداخت سطح: مات نقره ای خاکستری در سراسر با رنگ یکنواخت. مقاوم در برابر سایش و ضربه

2. قابلیت استفاده مجدد: روکش رزوه گالوانیزه روانکاری ذاتی را فراهم می کند و از گیرکردن یا جدا کردن نخ ها در حین جداسازی قطعات برای تعمیر و نگهداری جلوگیری می کند.
