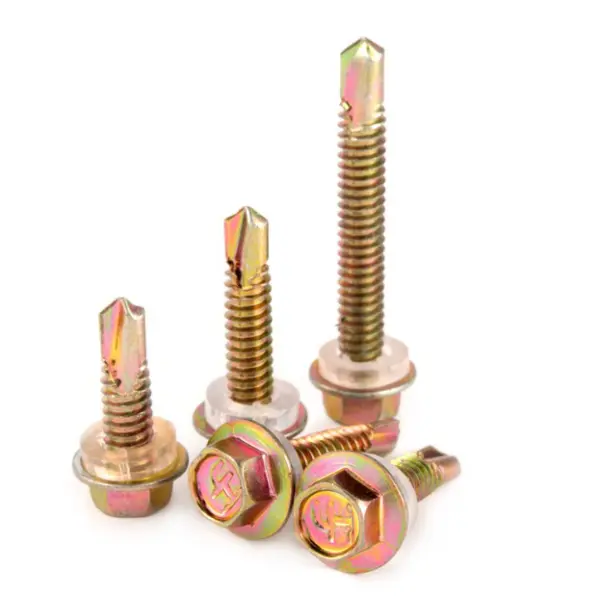

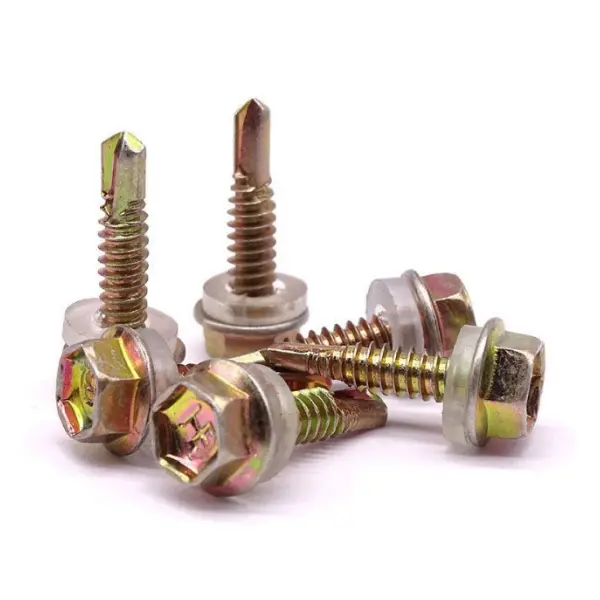

پیچ های خودکشی برای سیستم های روکش فلزی

پیچ‌های خودکشی برای سیستم‌های روکش فولادی به‌طور خاص برای پوشش‌های ساختمانی سازه‌های فولادی، از جمله سقف، روکش دیوار، و اجزای تزئینی (مانند چشمک زن و زوایای گوشه) طراحی شده‌اند.

جنس: فولاد کربن متوسط ​​(1022) یا فولاد ضد زنگ (410/304)؛ عملیات حرارتی شده و با روکش روی یا پوشش های کامپوزیت تکمیل شده است.

عملکرد هسته: نیاز به پیش حفاری را از بین می برد. حفاری، ضربه زدن و بست را در یک مرحله انجام می دهد. مناسب برای اتصال ورق های فلزی نازک (0.5-6 میلی متر)، مانند فولاد با پوشش رنگی، ورق های گالوانیزه، و پرلین های فولادی سبک.

سر: سر واشر شش گوش؛ سازگار با درایور سوکت یا آچار برق؛ مقاومت در برابر گشتاور بالا را ارائه می دهد و از لغزش جلوگیری می کند.

نقطه: نقطه مته یکپارچه (مته پیچشی مینیاتوری) با فلوت های برداشتن تراشه. قادر به حفاری مستقیم از طریق صفحات فولادی است.

موضوع: نخ درشت (14 TPI); قابلیت خودکشی قوی و نیروی بستن بالا را فراهم می کند.

پوشش سطح: گالوانیزه گرم، روی رنگی یا داکرومت. مقاوم در برابر خوردگی و مناسب برای استفاده در فضای باز.

پیکربندی محصول

مونتاژ استاندارد شامل بدنه پیچ و یک واشر آب بندی ضد آب (از پیش مونتاژ شده) است. آماده برای استفاده فوری در محل بدون نیاز به نصب دستی ماشین لباسشویی.

1) بدنه پیچ (جزء اصلی)

نوع سر: سر واشر شش گوش. ظرفیت باربری بالا و تناسب ایمن و هموار را ارائه می دهد. مشخصات (متداول):

o قطر: 5.5mm (#12)، 6.3mm (#14)

o طول: 25 تا 150 میلی متر (باید به پانل و لایه عایق نفوذ کند، با تعبیه 25 میلی متر در پرلین)

نقطه مته: ST4.2–ST6.3، مربوط به ضخامت های مختلف ورق فولادی.

2) واشر آب بندی (برای ضد آب بسیار مهم؛ از پیش مونتاژ شده / یکپارچه)

ساختار: واشر کامپوزیت متشکل از یک واشر فلزی (فولاد گالوانیزه / فولاد ضد زنگ) + لاستیک EPDM.

عملکردها: ضد آب، جلوگیری از نشت، مقاومت در برابر پیری و مقاومت در برابر آب و هوا (محدوده عملکرد: -40 درجه سانتیگراد تا 120 درجه سانتیگراد).

ابعاد: قطر بیرونی ≥19 میلی متر؛ یک منطقه تماس بزرگ برای آب بندی قابل اعتماد فراهم می کند. 3) ابزارهای مورد نیاز (ضروری برای نصب)

درایورها: سوکت شش گوش 1/4 اینچی (8mm/10mm)؛ آچار ضربه ای بی سیم یا مته برقی

ابزار کمکی: سطح روح، متر نواری، بند ایمنی (برای کار در ارتفاع)

پارامترهای کلیدی عملکرد

استحکام کششی: ≥450 مگاپاسکال

سختی سطح: HRC 35–45 (نقطه مته سخت، هسته سخت)

قدرت بیرون‌کشی: ≥8700 نیوتن (Q235، صفحه فولادی 4 میلی‌متری)

گشتاور: ≥10.9 نیوتن متر

مقاومت در برابر پاشش نمک: ≥500 ساعت (گالوانیزه گرم)

ضخامت صفحه قابل اجرا: 0.5-6 میلی متر (بسته به مشخصات نقطه مته)

سناریوهای کاربردی معمولی

سقف: تثبیت ورق های فولادی با روکش رنگی روی پرلین های فولادی (مقاومت در برابر باد و ضد آب)

روکش دیوار: تثبیت ورق های فولادی با روکش رنگی به حلقه ها/پرلین های دیوار

برش/چشمک زدن: درپوش های پشته، لبه های لبه، و تزئینات گوشه در/پنجره را تعمیر کنید

سایر موارد: سیستم‌های نصب فتوولتائیک (PV)، کانال‌های هوا، و پوشش‌های ساختمانی فولادی سبک

مزایای کلیدی پیچ های خودکشی برای سیستم های روکش فلزی

1. مراحل قبل از حفاری و ضربه زدن را حذف می کند. نصب سریع و صرفه جویی در کار

2. نامزدی تنگ; مقاوم در برابر شل شدن و جدا شدن

3. سازگار با مواد مختلف. بسیار همه کاره

4. اندازه جمع و جور. مناسب برای اتصال قطعات جدار نازک و سبک وزن

متمایز کننده ها

مقایسه: پیچ های استاندارد با نوک تیز، پیچ های استاندارد و پرچ های کور

I. متمایز کننده های کلیدی

1. حفاری و چفت و بست یکپارچه. راندمان نصب بسیار بالا

دارای ساختار برش نقطه مته داخلی. نیاز به پیش حفاری یا ضربه زدن را برطرف می کند. حفاری، رزوه کاری و بست در یک مرحله کامل می شود و مراحل فرآیند را به میزان قابل توجهی کاهش می دهد - ایده آل برای نصب پاکت در مقیاس بزرگ در سایت های ساخت و ساز.

2. سر فلنج شش گوش; نیروی گیره قوی بدون لغزش

یک درایو شش گوش خارجی را با یک صفحه فلنج ترکیب می کند که امکان استفاده از گشتاور بالا را با آچارهای الکتریکی فراهم می کند. سطح بزرگ یاتاقان خطر جدا شدن نخ یا برش سر را به حداقل می رساند و آن را برای شرایطی که شامل لرزش یا فشار باد در سازه های فولادی می شود مناسب می کند.

3. واشر کامپوزیت یکپارچه. آب بندی عالی ضد آب

از پیش مونتاژ شده در کارخانه با قطعات فلزی و EPDM. واشر کامپوزیت لاستیکی: پس از سفت شدن به خوبی روی سطح پانل قرار می گیرد. مقاوم در برابر افزایش سن و درجه حرارت؛ جلوگیری از نشت آب در منبع؛ به طور خاص برای ضد آب کردن سیستم های پوشش ساختمان طراحی شده است.

4. مواد سخت شده، مناسب برای اتصالات فلزی

سخت شده با سختی سطح بالا؛ قابلیت حفاری مطمئن از طریق ورق های فولادی با پوشش رنگی 0.5-6 میلی متری و بخش های فولادی گالوانیزه. چقرمگی متعادل مقاومت در برابر شکستگی یا جدا شدن رزوه را در حین نصب تضمین می کند و ظرفیت باربری بالاتری را در مقایسه با پیچ های استاندارد استاندارد ارائه می دهد.

5. مقاومت در برابر خوردگی و آب و هوا، مناسب برای محیط های بیرونی

دارای عملیات سطح استاندارد مانند روکش روی رنگی، گالوانیزه گرم یا پوشش داکرومت. مقاومت عالی در برابر اسپری نمک و زنگ زدگی ارائه می دهد. بادوام برای استفاده طولانی مدت در تاسیسات صنعتی در فضای باز یا ساحلی؛ ایده آل برای برنامه های کاربردی پوشش سازه های فولادی در فضای باز.

6. درگیری با نخ قوی، مقاوم در برابر بالا آمدن باد و شل شدن

رزوه های درشت خودکشی تخصصی درگیری محکم با پرلین های فولادی را تضمین می کند. مقاومت عالی در برابر کشش و لغزش را فراهم می کند. بارهای باد شدید روی سقف ها را تحمل می کند و در طول زمان در برابر سستی مقاومت می کند.

II. مقایسه با سایر انواع اتصال دهنده ها (محدودیت ها)

1. در مقابل پیچ های استاندارد با نقطه تیز: هزینه واحد بالاتر. برای زیرلایه های غیر فلزی مانند چوب یا پلاستیک نامناسب است.

2. در مقابل پیچ و مهره استاندارد: ظرفیت باربری کمتر. نمی توان برای اتصالات باربر سازه ای اولیه استفاده کرد. فقط برای سیستم های پوششی و اتصالات ورق نازک مناسب است.

3. در مقابل پرچ های کور: امکان جداسازی و نگهداری مکرر را فراهم می کند (برخلاف پرچ های یکبار مصرف). با این حال، مقاومت لرزه ای و تحمل برای تغییر شکل های مکرر کمتر از بست های سازه ای با مقاومت بالا است.

فرآیند نصب در محل

پیچ‌های خودکشی برای سیستم‌های روکش فولادی سناریوهای قابل اجرا: سقف کارخانه، روکش دیوار (ورق‌های فولادی با پوشش رنگی)، تزئینات چشمک زن و گوشه، سیستم‌های پوشش فولادی با گیج سبک و غیره. نصب از مشخصات کلی برای ساخت پوشش سازه های فولادی پیروی می کند.

I. آماده سازی ساخت و ساز

1. بازرسی مواد

بررسی مشخصات، طول و پوشش ضد خوردگی؛ واشرهای کامپوزیت از پیش مونتاژ شده را بررسی کنید تا مطمئن شوید که دست نخورده و بدون جدا شدن یا ترک خوردن هستند. بین مشخصات نقطه مته برای مطابقت با ضخامت کل پانل ها تمایز قائل شوید.

2. آماده سازی ابزار

درایور سوکت شش ضلعی، آچار برقی با سرعت متغیر / یک مته برقی دستی آماده کنید، تنظیمات سرعت و گشتاور را از قبل تنظیم کنید. همچنین یک متر نوار، یک نشانگر و یک چاقوی کاربردی آماده کنید.

3. آماده سازی سطح پایه

اطمینان حاصل کنید که سطوح پانل ها و پرلین ها عاری از زباله، زنگ زدگی سست یا برآمدگی هستند. اطمینان حاصل کنید که اتصالات همپوشانی پانل صاف هستند و سطوح پانل عاری از تاب برداشتن هستند.

4. چیدمان و موقعیت

خطوط را مطابق نقشه ها بچسبانید تا فاصله پیچ ها را تعیین کنید و از تراز افقی و عمودی اطمینان حاصل کنید.

II. عملیات تعیین موقعیت و بست

1. پانل ها را با هم تراز و منطبق کنید، آنها را به طور موقت محکم کنید تا اطمینان حاصل شود که عرض همپوشانی مطابق با مشخصات طراحی است.

2. اعمال فشار عمود بر سطح پانل در حین حفاری. تراز عمودی را حفظ کنید - کج کردن یا چرخاندن پیچ ها در زاویه کاملاً ممنوع است.

3. سوراخ کنید و با سرعت ثابت ببندید، به نوک خود حفاری اجازه می دهد تا به پانل و دیواره نفوذ کند. برای جلوگیری از شکستن نوک مته یا تغییر شکل پانل، از نیروی ناگهانی یا بیش از حد خودداری کنید.

4. استاندارد بستن: فلنج باید واشر کامپوزیت را فشرده کند تا واشر لاستیکی به طور یکنواخت فشرده شود و کمی به سمت بیرون منبسط شود. بیش از حد سفت نکنید، زیرا ممکن است واشر لاستیکی را ترک کند یا باعث فرورفتگی و نشت سطح پانل شود.

5. ترتیب نصب: از مرکز دهانه به سمت هر دو انتها و از وسط به سمت بیرون حرکت کنید تا استرس انباشته شده در پانل ها به حداقل برسد.

III. نکات کلیدی نصب برای مناطق مختلف

1. برای پانل های سقف، پیچ ها را روی تاج راه راه ها قرار دهید. راندن پیچ ها به داخل فرورفتگی ها ممنوع است (زیرا این امر منجر به تجمع و نشت آب می شود). فاصله... با تأکید ویژه بر افزایش تراکم بست در اطراف برآمدگی، لبه‌ها و ناودان‌ها، کاملاً به نقشه‌ها پایبند باشید.

2. پانل های دیواری عمودی را از بالا به پایین نصب کنید. افزایش تراکم پیچ در اتصالات همپوشانی برای اطمینان از آب بندی ضد آب.

3. برای جلوگیری از پیچ خوردن لبه یا نشت آب، در نقاط برش، چشمک زن و بسته شدن، با پیچ ها به طور مساوی در هر دو طرف گوشه، اتصال دوگانه را اعمال کنید.

IV. بازرسی و حفاظت از کار تمام شده

1. بازرسی بصری جامع: اطمینان حاصل کنید که پیچ ها عمودی و به طور مساوی فاصله دارند و واشرها سالم و درست قرار گرفته اند.

2. اطمینان حاصل کنید که سطوح پانل عاری از فرورفتگی یا خراش قابل توجه است و درزگیرهای روی هم دست نخورده هستند.

3. برای جلوگیری از شل شدن پیچ یا خرابی مهر و موم، پا گذاشتن، کنجکاوی یا ضربه زدن به نواحی تکمیل شده را ممنوع کنید.

4. فوراً واشرهای آسیب دیده یا پیچ های نامرتب را تعویض یا دوباره کار کنید.

V. ممنوعیت های ساخت و ساز

1. واشرهای کامپوزیت اصلی را حذف یا جایگزین نکنید. نصب بدون واشر اکیدا ممنوع است.

2. پیچ ها را به صورت زاویه دار نرانید یا با گشتاور بیش از حد سفت نکنید، زیرا ممکن است باعث نشتی یا شکستگی پیچ شود.

3. از پیچ هایی با نقاط مته فرسوده یا رزوه های آسیب دیده استفاده نکنید.

4. از نصب در فضای باز در هنگام باران یا زمانی که سطوح پانل خیس است خودداری کنید.

پارامترهای کلیدی عملکرد پیچ ​​های خودکشی برای سیستم های روکش فلزی

I. مواد پایه و درمان سطح

1. مواد پایه: فولاد استاندارد 1022 فولاد کربن متوسط ​​(کوئنچ سخت شده). فولاد ضد زنگ 410/304 برای محیط های با خوردگی بالا

2. عملیات حرارتی: از طریق سخت شدن (سطح سخت، هسته سخت)

3. ضد خوردگی سطح: آبکاری روی رنگی، گالوانیزه گرم، داکرومت، فسفاته کردن

4. واشر منطبق: پشتی فولاد گالوانیزه + لاستیک EPDM (درزگیر مقاوم در برابر آب و هوا)

II. سختی و خواص مکانیکی

1. سختی سطح: HRC 35-45 (قابلیت حفاری را تضمین می کند، از شکستگی نوک جلوگیری می کند)

2. استحکام کششی: ≥450 مگاپاسکال

3. گشتاور نهایی: ≥10.9 N·m (مشخصات استاندارد)

4. ظرفیت بیرون‌کشی (مطابق با ورق فولادی 0.5 تا 4 میلی‌متری + پرلین): ≥8700 نیوتن

III. مشخصات و پارامترهای موضوع

1. اندازه های اسمی رایج: ST5.5، ST6.3 (جریان اصلی برای پروژه های مهندسی)

2. نوع موضوع: نخ درشت خود ضربه بزنید. مشخصات تیز، گرفتن قوی

3. نوع نقطه مته: نقطه خود حفاری استاندارد. مناسب برای ضخامت ورق های 0.5-6 میلی متر

IV. پارامترهای واشر آب بندی

1. دمای عملیاتی: -40 درجه سانتیگراد تا 120 درجه سانتیگراد. مقاوم در برابر پیری در دمای بالا/پایین

2. عملکرد: ضد آب، جذب شوک، از آسیب خرد شدن ورق ها جلوگیری می کند. عمر مفید ≥10 سال

3. ساختار: از پیش مونتاژ شده به عنوان یک واحد در کارخانه. غیر قابل جدا شدن

V. پارامترهای ضد خوردگی و مقاومت در برابر آب و هوا

1. روی رنگی: مقاومت در برابر اسپری نمک ≥200 ساعت. مناسب برای مناطق داخلی / خشک کارخانه

2. گالوانیزه گرم / داکرومت: مقاومت در برابر پاشش نمک ≥500 ساعت. مناسب برای محیط های بیرونی، مرطوب و ساحلی

VI. پارامترهای نصب و استفاده

1. الزامات اتصال: واشر باید به طور مساوی فشرده شود. برای جلوگیری از ترک خوردن لاستیک یا فرورفتگی سطح ورق از سفت کردن بیش از حد خودداری کنید

2. عمق سوراخکاری: پس از نفوذ به ورق رنگی، جاسازی موثر در پرلین فولادی باید ≥25 میلی متر باشد.

3. کاربرد: اتصال ورق های روکش نازک (سقف، پانل های دیوار، چشمک زن / تریم). برای استفاده در اتصالات ساختاری باربر اولیه نیست
