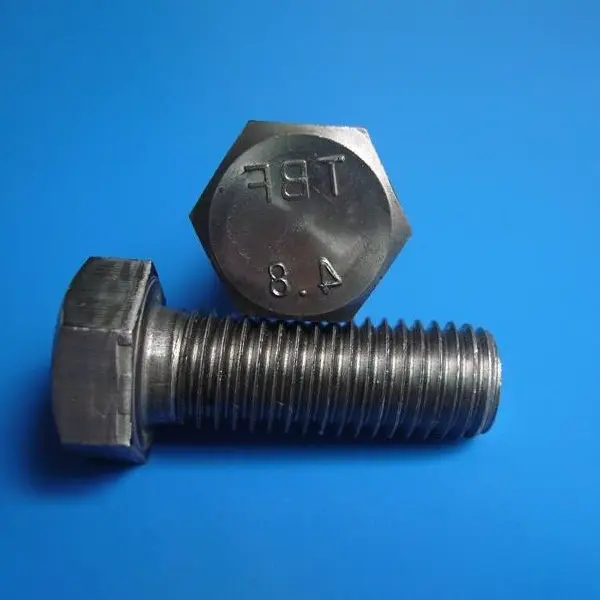

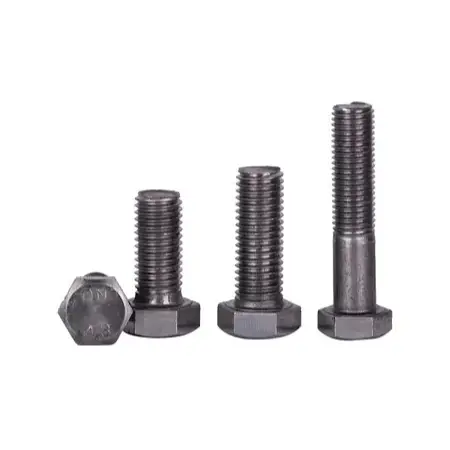

پیچ اتصال فولادی استاندارد برای ساخت و ساز

تعاریف پایه و تنظیمات استاندارد

استانداردهای قابل اجرا: GB/T 5780 (کلاس C – درجه درشت/تجاری)، GB/T 5782 (کلاس A/B – درجه دقیق/تصفیه شده)

I. تعاریف محصول

1. توضیحات

پیچ های اتصال فولادی استاندارد برای ساخت و ساز، اتصال دهنده های همه منظوره هستند که برای اتصالات ثانویه و تثبیت موقت استفاده می شوند. آنها نیازی به پیش بارگذاری طراحی ندارند. در عوض، آنها بارها را از طریق مقاومت برشی ساق پیچ و فشار تحمل در سطوح تماس اجزای متصل منتقل می کنند. آنها با دقت ساخت به دو نوع اصلی طبقه بندی می شوند: کلاس C (درشت / درجه تجاری) و کلاس A / B (درجه دقیق / تصفیه شده).

2. نمرات قدرت

نمرات رایج: 4.6، 4.8، و 5.6. استحکام آنها به طور قابل توجهی کمتر از پیچ و مهره های با استحکام بالا است. آنها نباید در اتصالات باربر اولیه یا اتصالات تحت بارهای دینامیکی متناوب استفاده شوند.

3. مواد رایج

بدنه اصلی از فولاد کم کربن یا Q235 ساخته شده است که مقرون به صرفه بودن و سهولت پردازش را ارائه می دهد.

4. محدوده مشخصات

قطر اسمی: M10، M12، M16، M20، M22، M24. طول اسمی: 30-200 میلی متر (قابل تنظیم در صورت درخواست).

جزئیات طبقه بندی

پیچ و مهره های کلاس C (درشت/درشت تجاری): با دقت کمتر در ساخت، تلورانس ساقه بزرگتر و فاصله های بزرگتر در سوراخ های پیچ مشخص می شود. آنها امکان نصب راحت در محل را می دهند و پرکاربردترین نوع در پروژه های مهندسی هستند.

پیچ و مهره های کلاس A/B (درجه دقیق/تصفیه شده): با دقت بالا و فاصله های مناسب مشخص می شود که توزیع بار یکنواخت را تضمین می کند. معمولاً برای پایه های تجهیزات و اتصالات اتصال دقیق استفاده می شود.

II. پیکربندی استاندارد مونتاژ

مونتاژ استاندارد برای پیچ های اتصال ساختمانی: 1 پیچ + 1 مهره شش گوش + 1 واشر تخت. بسته به شرایط عملیاتی خاص ممکن است واشرهای فنری اضافه شوند. 1. بدنه پیچ استاندارد با سر شش ضلعی. دارای رزوه های درشت استاندارد و یک ساقه محکم بدون بخش های با قطر کاهش یافته است.

2. مهره شش گوش مطابق استاندارد. رزوه ها برای بستن ایمن تراز می شوند.

3. واشر تخت (استاندارد): در زیر سر مهره یا پیچ قرار می گیرد تا سطح بلبرینگ را افزایش داده و از آسیب سطح در هنگام سفت کردن جلوگیری کند.

4. واشر فنری (اختیاری): برای ایجاد قفل الاستیک در مناطقی که در معرض ارتعاش هستند نصب می شود. فقط برای جلوگیری از سست شدن کار می کند و ظرفیت باربری سازه را افزایش نمی دهد.

تنظیمات مونتاژ استاندارد:

· پایه: 1 پیچ + 1 مهره + 1 واشر تخت (متداول ترین)

· ضد شل شدن: 1 پیچ + 1 مهره + 1 واشر تخت + 1 واشر فنری

III. درمان سطحی

1. اکسید ساده / سیاه: برای محیط های داخلی خشک. کمترین هزینه

2. گالوانیزه گرم: برای محیط های بیرونی، در معرض، مرطوب، یا خورنده. مقاوم در برابر زنگ زدگی و بادوام.

3. الکتروفورز / نقاشی: پایان تزئینی با حفاظت اولیه در برابر خوردگی. معمولا برای محوطه و نرده استفاده می شود.

IV. سناریوهای کاربردی

1. مونتاژ و تثبیت موقت اجزاء.

2. اتصالات سازه های ثانویه مانند نرده ها، نردبان ها، سکوهای تعمیر و نگهداری، روکش سقف/دیوار و تکیه گاه لوله.

3. سازه های کمکی سبک و عناصر تزئینی غیر باربر.

V. امتیازات اضافی

1. نصب: می توان با استفاده از آچار دستی یا برقی استاندارد سفت کرد. هیچ الزام خاصی برای سفت شدن اولیه، سفت شدن نهایی یا کنترل گشتاور وجود ندارد.

2. ویژگی ها: امکان نصب در سوراخ های کمی بزرگ را فراهم می کند. آسان برای مونتاژ / جداسازی و استفاده مجدد؛ مستعد شل شدن در محیط های با لرزش بالا.

3. محدودیت ها: به عنوان جایگزینی برای پیچ و مهره های با استحکام بالا در اتصالات باربر بحرانی مانند تیرهای فولادی، ستون ها یا تیرهای جرثقیل اکیداً ممنوع است.

مزایای کلیدی پیچ اتصال فولادی استاندارد برای ساخت و ساز چیست؟

1. کم هزینه، آسان برای تهیه، و بسیار همه کاره.

2. بدون ابزار تخصصی مورد نیاز. نصب را می توان با یک آچار دستی استاندارد انجام داد.

3. قدرت کم و پیش بار کم. مقاومت ضعیف در برابر لرزش و لغزش.

4. می تواند بارها و بارها جدا شده و دوباره سرهم شود. نصب و حذف راحت است.

5. مستعد تغییر شکل تحت بار; نامناسب برای اتصالات باربر اولیه در سازه های فولادی.

نکات برجسته متمایز کننده

I. مزایای اصلی

1. کم هزینه و بازده بالا

مواد خام و فرآیندهای ساخت این پیچ و مهره های اتصال ساختمانی استاندارد ساده است و در نتیجه قیمت واحد بسیار کمتر از پیچ و مهره های با استحکام بالا است. آنها هنگام استفاده برای اتصالات ثانویه گسترده یا تثبیت موقت به طور قابل توجهی هزینه ها را کاهش می دهند.

2. نصب ساده با حداقل تجهیزات مورد نیاز

بدون نیاز به آچارهای گشتاور کالیبره شده یا تجهیزات تخصصی سفت کننده نهایی. آچار دستی یا برقی استاندارد کافی است. این فرآیند از مراحل پیچیده مانند سفت شدن اولیه، سفت شدن نهایی یا بازرسی مجدد گشتاور جلوگیری می کند و یادگیری و اجرای آن را آسان می کند.

3. سازگاری بالا و تحمل نصب

فاصله زیاد بین پیچ و سوراخ (معمولاً پیچ‌های درشت درجه C) امکان بزرگ‌کردن و تنظیم تراز سوراخ‌ها را در محل می‌دهد و مونتاژ قطعات را ساده‌تر می‌کند. نصب در هر جهت مکانی بدون مناطق دسترسی محدود امکان پذیر است.

4. مونتاژ / جداسازی قطعات انعطاف پذیر و قابلیت استفاده مجدد

این پیچ‌ها که برای جلوگیری از آسیب‌های ساختاری طراحی شده‌اند، به راحتی قابل جداسازی و نصب مجدد هستند و نرخ گردش مالی بالایی را ارائه می‌دهند. آنها به ویژه برای تعمیرات موقت، مناطقی که نیاز به تعمیر و نگهداری مکرر دارند، یا قطعاتی که در آینده تغییرات و تعویض دارند، مناسب هستند.

5. پیکربندی ساده و مدیریت آسان در محل

مجموعه استاندارد به سادگی از یک پیچ، مهره و یک واشر تخت تشکیل شده است. با اجزای کمتر، خطر عدم تطابق یا از دست دادن، ساده‌سازی ذخیره‌سازی موجودی و مدیریت درخواست در محل وجود دارد.

II. معایب نسبی

1. بدون پیش بارگذاری طراحی. مقاومت ضعیف در برابر لغزش و لرزش

انتقال بار فقط به قفل کردن نخ بستگی دارد. آنها به راحتی تحت بارهای دینامیکی یا ارتعاشات مکرر شل می شوند و برای استفاده در مفاصل باربر اولیه یا بحرانی خستگی اکیداً ممنوع هستند.

2. درجه استحکام پایین

عمدتاً درجه 4.6 یا 4.8. ظرفیت تحمل بار کششی و برشی آنها به مراتب کمتر از پیچ و مهره های با مقاومت بالا درجه 8.8 یا 10.9 است و آنها را برای بارهای سنگین یا ممان های خمشی قابل توجه نامناسب می کند. 3. سختی اتصال ضعیف

تحت بار، قطعات لغزش و تغییر شکل بیشتری را تجربه می‌کنند، و نمی‌توانند الزامات سختی اتصالات سازه فولادی اولیه را برآورده کنند.

III. خلاصه معیارهای انتخاب

1. پیچ و مهره های معمولی را در اولویت قرار دهید: تثبیت موقت، سازه های ثانویه (نرده ها، براکت ها، روکش ها و غیره)، کاربردهای بار استاتیک، و مکان هایی بدون نیاز به مقاومت در برابر لغزش بالا.

2. پیچ های با استحکام بالا را برای: اتصالات اتصال دائمی شامل عناصر باربر اولیه (تیرها، ستون ها، تیرهای جرثقیل، خرپاها و غیره)، بارهای دینامیکی، الزامات سختی بالا، و الزامات مقاومت در برابر لغزش بالا را انتخاب کنید.

فرآیند ساخت و ساز در محل

استاندارد قابل اجرا: GB 50205-2020. برای پیچ‌های معمولی کلاس C (درشت) و کلاس A/B (دقت) کاربرد دارد. دو سناریو را پوشش می دهد: تثبیت موقت و اتصالات سازه ای دائمی.

I. آماده سازی ساخت و ساز

1. تأیید مواد: مشخصات پیچ، طول، درجه استحکام، و عملیات سطح را بررسی کنید. در صورت نیاز، مهره‌های منطبق، واشرهای تخت و واشرهای فنری را بخواهید. آنها را به صورت سازماندهی شده ذخیره کنید و از نخ ها در برابر آسیب محافظت کنید.

2. آماده سازی ابزار: آچارهای دستی استاندارد، آچارهای الکتریکی، آسیاب های زاویه ای، فایل ها و نشانگرها. بدون نیاز به تجهیزات کالیبراسیون گشتاور

3. بازرسی قطعات: سطوح اتصال را برای حذف گرد و غبار، روغن و زنگ زدگی تمیز کنید. شکاف های اتصال صفحه را بازرسی کنید. اگر شکاف ها بیش از حد است، صفحات شیم را مطابق با مشخصات نصب کنید.

4. بررسی تراز سوراخ: بررسی تراز سوراخ پیچ. برای پیچ و مهره های کلاس C مجاز است، اما برش گاز برای بزرگ کردن سوراخ ها اکیداً ممنوع است. انحرافات بیش از حد نیاز به اقدامات اصلاحی دارند (به عنوان مثال، پر کردن و حفاری مجدد).

II. موقعیت یابی قطعات و تعمیر موقت

1. بالابر و تراز کردن اجزای فولادی. تنظیم محورها، ارتفاع و صافی؛ ایمن با پشتیبانی موقت

2. برای جلوگیری از جابجایی کلی، موقعیت را با استفاده از تعداد کمی پیچ یا پین دریفت به طور موقت محکم کنید.

III. درج پیچ

1. پیچ ها را آزادانه وارد کنید. حفظ جهت گیری ثابت؛ آنها را با کوبیدن مجبور نکنید.

2. ترتیب مونتاژ: سر پیچ ← سطح صفحه ← واشر تخت ← (در صورت نیاز واشر فنری) ← سطح صفحه اجزای دیگر ← مهره. 3. انتهای دوشاخه واشر فنری نباید صاف روی سطح یاتاقان قرار گیرد. این عملکرد ضد شل شدن را تضمین می کند.

IV. عملیات بستن

1. دنباله بستن: برای گروه های پیچ در اتصالات، به طور متقارن از مرکز به سمت بیرون سفت کنید. برای اتصالات اسپلایس طولانی، از وسط به سمت دو انتها حرکت کنید تا از تاب برداشتن صفحه یا توزیع ناهموار تنش جلوگیری کنید.

2. الزامات اتصال: سفت کنید تا سطوح صفحه در تماس نزدیک قرار گیرند. سفت کردن متوسط ​​کافی است. هیچ الزام خاصی برای سفت شدن اولیه، سفت شدن نهایی یا محدودیت های گشتاور وجود ندارد، همچنین کنترل دقیق پیش بارگیری لازم نیست.

3. برای چیدمان پیچ چند ردیفه، هر پیچ را به صورت جداگانه و متوالی سفت کنید. اطمینان حاصل کنید که هیچ پیچ و مهره ای از دست نرفته یا به اندازه کافی سفت نشده است.

V. اتمام ظاهر و حفاظت از کار تمام شده

1. پس از بستن، زباله ها و براده های فلزی اضافی را از مجاورت محل اتصال پاک کنید.

2. طول نخ های در معرض را بررسی کنید. استاندارد 2-3 رشته است. اگر قسمت باز شده خیلی بلند یا خیلی کوتاه است، با یک پیچ با طول مناسب تعویض کنید.

3. رنگ ضد زنگ لمسی را روی نخ های در معرض دید و نواحی تحت تأثیر برش یا ضربه قرار دهید.

4. مفاصل تکمیل شده را از ضربه های سنگین یا اختلالات خارجی محافظت کنید.

VI. بازرسی کیفیت و پذیرش

1. بازرسی بصری جامع

پیچ‌ها، مهره‌ها و واشرها همگی وجود دارند و به‌درستی نصب شده‌اند، بدون قطعات گم شده یا ناهماهنگ.

· سطوح اتصال محکم و بدون شکاف قابل مشاهده قرار می گیرند.

رزوه های در معرض 2 تا 3 نخ اندازه گیری می شوند که استانداردهای کیفیت بصری را برآورده می کنند.

· بدون آثار چکش یا آسیب نخ.

2. بازرسی عملکردی

بررسی های نقطه ای هدفمند را در مناطقی که در معرض ارتعاش هستند انجام دهید تا مطمئن شوید که شل شدن رخ نمی دهد.

VII. ممنوعیت های ساخت و ساز

1. اکیدا بزرگ کردن یا ایجاد سوراخ از طریق برش یا سوزاندن گاز را ممنوع کنید.

2. جایگزینی پیچ و مهره های با مقاومت بالا با پیچ های معمولی در اتصالات باربر اولیه اکیداً ممنوع شود.

3. واشرهای فنری نباید به عقب نصب شوند یا حذف شوند.

4. در مناطقی که در معرض ارتعاش مکرر هستند، پیچ های معمولی نباید به عنوان تنها وسیله اتصال باربر استفاده شوند. فرآیند ساده شده

آماده سازی ساختمان ← تراز کردن قطعات و تثبیت موقت ← درج پیچ + مونتاژ واشر و مهره ← سفت شدن متقارن ← بازرسی بیرون زدگی رزوه + رفع خوردگی ← بازرسی پذیرش

پارامترهای کلیدی عملکرد

استانداردها: GB/T 5780، GB/T 5782، GB/T 3098.1; به پیچ و مهره های کلاس C (درشت) و پیچ های کلاس A/B (دقیق) طبقه بندی می شوند. درجه های مقاومت رایج: 4.6، 4.8، 5.6.

I. مواد پایه و سختی

1. مواد معمول: فولاد کم کربن، Q235

2. عملیات سطح: پرداخت ساده، اکسید سیاه، گالوانیزه گرم، الکتروفورز

3. سختی راکول (HRC)

1. نمرات 4.6/4.8: ≤28 HRC

2. درجه 5.6: 22-32 HRC

II. خواص مکانیکی (حداقل مقادیر)

توجه: پیچ های معمولی تحت بارگذاری اولیه طراحی قرار نمی گیرند. انتقال بار به عمل برش و یاتاقان بستگی دارد.

III. تحمل ابعاد و نخ

1. دقت نخ

1. پیچ های کلاس C (درشت): 8 گرم (تحمل زیاد، فاصله قابل توجه بین پیچ و دیوار سوراخ؛ بیشترین استفاده در محل)

2. پیچ های کلاس A/B (دقت): 6 گرم (دقت بالا، حداقل فاصله مناسب)

2. تحمل طول: طول اسمی ± 2 میلی متر

3. صافی ساقه: ‰ (در هر میلی متر)

IV. پارامترهای ساخت و نصب

1. بیرون آمدن رزوه: 2 تا 3 رزوه که پس از سفت شدن از مهره بیرون می زند قابل قبول در نظر گرفته می شود.

2. لوازم جانبی مونتاژ

1. استاندارد: واشر تخت. واشر فنری اضافه شده برای اجزای ارتعاشی (فقط برای جلوگیری از شل شدن کار می کند، ظرفیت باربری را افزایش نمی دهد)

3. الزامات سوراخ

1. پیچ های کلاس C (درشت): بزرگ شدن جزئی سوراخ در محل با استفاده از فایل مجاز است. بزرگ شدن از طریق برش گاز اکیدا ممنوع است

2. پیچ و مهره های کلاس A/B (دقت): بزرگ کردن سوراخ برای اطمینان از دقت مناسب اکیداً ممنوع است.

V. ویژگی های عملکرد

1. مقاومت در برابر لغزش: بدون پیش بارگذاری. مقاومت در برابر لغزش ضعیف در سطوح تماس؛ نامناسب برای اتصالات تحت بارهای دینامیکی متناوب یا ارتعاش شدید

2. قابلیت استفاده مجدد: می توان آن را جدا کرد و چندین بار از آن استفاده کرد

3. سختی اتصال: سفتی نسبتا کم. مستعد تغییر شکل لغزش تحت بار

VI. دامنه کاربرد

1. پیچ اتصال فولادی استاندارد برای ساخت و ساز: فقط برای تثبیت موقت، سازه های ثانویه و اجزای کمکی بار استاتیک در نظر گرفته شده است.

2. استفاده ممنوع: نباید برای اتصالات باربر اولیه مانند اتصالات تیر به ستون قاب فولادی، تیرهای جرثقیل یا خرپاهای با دهانه بلند استفاده شود. نمی تواند جایگزین پیچ و مهره های با استحکام بالا شود

سوالات متداول

Q1: تفاوت بین پیچ های کلاس C و کلاس A/B چیست؟

A: پیچ های کلاس C دارای درجه درشت / تجاری با تلورانس ساقه بزرگتر و فاصله بیشتر بین پیچ و دیوار سوراخ هستند. آنها پرکاربردترین نوع برای تثبیت موقت و سازه های ثانویه هستند زیرا امکان تنظیمات جزئی تراز سوراخ در محل را فراهم می کنند. پیچ و مهره های کلاس A/B درجه دقیق/تصفیه شده با فاصله های مناسب و توزیع یکنواخت بار هستند که برای پایه های تجهیزات و اتصالات اتصال دقیق استفاده می شود.

Q2: آیا می توان از پیچ های معمولی به جای پیچ و مهره های با مقاومت بالا استفاده کرد؟

پاسخ: خیر. پیچ و مهره های معمولی (درجه 4.6/4.8/5.6) فاقد پیش بار طراحی، استحکام پایین و مقاومت ضعیف در برابر لغزش و لرزش هستند. استفاده از آنها در اتصالات باربر اولیه مانند اتصالات تیر به ستون فولادی، تیرهای جرثقیل و خرپاهای با دهانه بلند به شدت ممنوع است. پیچ و مهره های با استحکام بالا (درجه 8.8/10.9) باید برای تمام اتصالات ساختاری حیاتی استفاده شود.

Q3: هدف از واشر فنری چیست؟

A: واشر فنری قفل الاستیک را برای جلوگیری از شل شدن تحت ارتعاش فراهم می کند. بین واشر تخت و مهره نصب می شود. برای کاربردهای بار استاتیک استاندارد، یک واشر تخت به تنهایی کافی است. برای تجهیزات ارتعاشی، سازه‌های مجاور جرثقیل، یا شرایط بار دینامیکی، واشر فنری توصیه می‌شود، اما هنوز همان عملکرد ضد شل شدن پیش‌تنش پیچ با استحکام بالا را ندارد.

Q4: آیا می توان از پیچ های معمولی دوباره استفاده کرد؟

ج: بله. بر خلاف پیچ و مهره های با استحکام بالا با برش گشتاور، پیچ های معمولی را می توان چندین بار جدا کرد و مجدداً استفاده کرد بدون اینکه ظرفیت باربری آنها به خطر بیفتد، مشروط بر اینکه رزوه ها و ساقه آسیب نبینند. این آنها را برای تعمیرات موقت، نقاط دسترسی تعمیر و نگهداری و قطعاتی که در معرض تغییرات بعدی قرار دارند، ایده آل می کند.

Q5: چگونه بین پرداخت ساده، اکسید سیاه و گالوانیزه گرم انتخاب کنیم؟

A: پرداخت ساده / اکسید سیاه فقط برای محیط های داخلی خشک مناسب است. گالوانیزه گرم برای قرار گرفتن در معرض فضای باز، شرایط مرطوب یا محیط های خورنده مورد نیاز است. 8-10 سال مقاومت در برابر خوردگی را فراهم می کند. برای کاربردهای تزئینی با حفاظت اولیه در برابر خوردگی، پوشش الکتروفورز در دسترس است.
