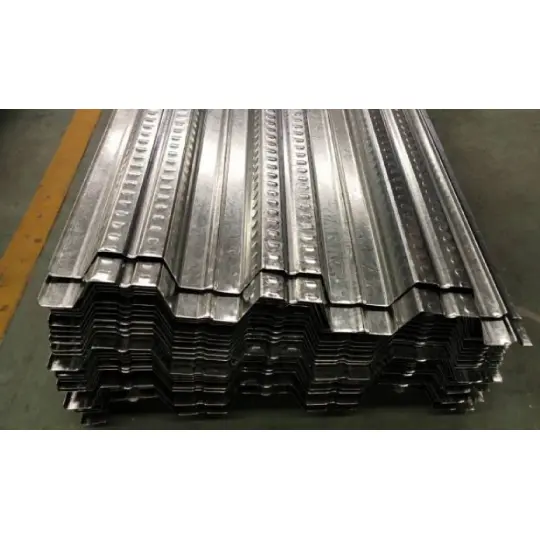

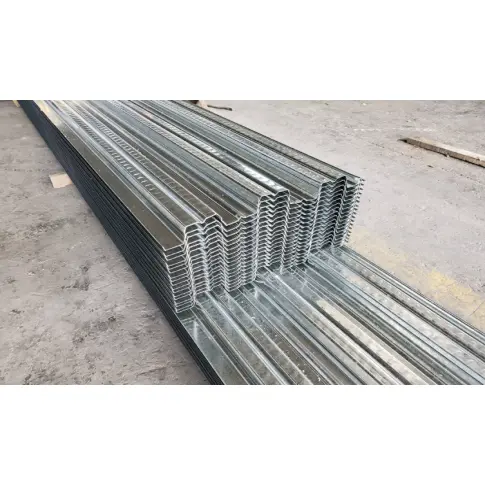

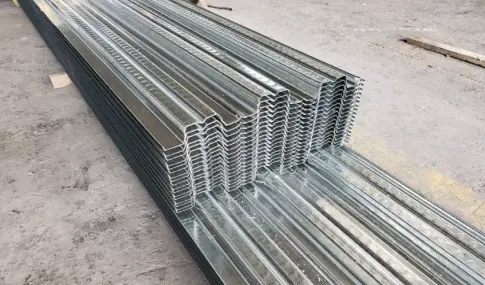

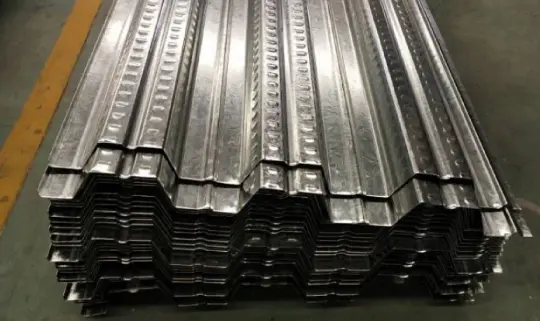

پانل های عرشه فولادی باز برای کف

HAISHENG این پانل‌های عرشه فولادی باز برای کف را با استفاده از 12 خط شکل‌دهی کاملاً خودکار با نورد سرد تولید می‌کند. این پانل ها که از نوار فولادی گالوانیزه گرم ساخته شده اند، عملکرد دوگانه قالب دائمی و تقویت کششی برای دال های کف را دارند. ما یک منبع یکپارچه از شش دسته لوازم جانبی ساخت و ساز ارائه می دهیم که به طور موثر چهار نقطه درد رایج را حل می کند: خرید تکه تکه، عدم تطابق مشخصات، نشت بتن در محل، و جوشکاری گل میخ معیوب. ما از سوالات و سفارشات شما استقبال می کنیم.

انطباق محصول و قابلیت ردیابی

1. استانداردهای ملی برای تولید پنل:

GB/T12755 (تلرانس های تولید برای ورق های فولادی پروفیلی)؛ GB/T13912 (تست برای پوشش های فلزی روی)

2. استانداردهای ملی برای پذیرش ساخت و ساز در محل:

GB50018 (کد طراحی سازه های فولادی)؛ GB50205 (کد پذیرش کیفیت ساخت اسکلت فلزی)

3. استانداردهای ملی برای مواد پایه گالوانیزه:

GB/T2518 (ورق و نوار فولادی با روکش روی و آلیاژ روی به طور مداوم گرم)

معیارهای انتخاب

1 انتخاب درجه مواد پایه (بر اساس الزامات)

انتخاب ضخامت پانل: استفاده معمولی استاندارد (0.8-1.0 میلی متر). عمومی سنگین (1.2 میلی متر)؛ بسیار سنگین (1.5 میلی متر). ضخامت های بالاتر از 1.5 میلی متر ذخیره نمی شوند و نیاز به سفارش سفارشی دارند (زمان تحویل 12 روز کاری).

2 پیکربندی پوشش گالوانیزه (منطقه بندی شده برای محافظت در برابر خوردگی)

1. مناطق خشک داخلی: گالوانیزه دو طرفه (80-120 گرم در متر مربع). عمر مفید طراحی 20 سال

2. مناطق ساحلی/نمک پاش: گالوانیزه دو طرفه اجباری غوطه ور (275 گرم در متر مربع). جلوگیری از زنگ زدگی سفید روی سطح پانل به مدت 3 سال.

3. مناطق شیمیایی اسیدی/قلیایی: گالوانیزه سنگین (450-600 گرم در متر مربع). نیاز به حفاظت ثانویه با روکش های ضد حریق و ضد خوردگی دارد.

3 الزامات ضخامت روکش بتنی

ریختن یکنواخت 100 میلی متری اکیداً ممنوع است. ضخامت باید با مشخصات پانل تعیین شود: روکش سری YX51 ≥101 میلی متر. سری YX76/75 ≥126 میلی متر. ضخامت ناکافی مستقیماً منجر به ترک خوردگی و انحراف بیش از حد دال می شود.

4 سناریو کاربردی برای چهار نمایه پنل اصلی

تحویل یکپارچه یک مرحله ای

برخلاف تامین‌کنندگانی که فقط پانل‌های عرشه فولادی باز برای کف را ارائه می‌کنند، HAISHENG یک بسته کامل - پانل‌ها به همراه تمام لوازم جانبی - را از یک کارخانه ارائه می‌کند. این امر تطابق ابعادی بدون خطا را تضمین می کند و مسائلی مانند نشت بتن ناشی از ناسازگاری بین لوازم جانبی منبع بازار و پروفیل های پانل را حذف می کند.

1 مشخصات عرشه اصلی

- طول سهام استاندارد: 6/9/12 متر. طول های سفارشی بیش از 15 متر به حمل و نقل تقسیم شده نیاز دارند.

- الزامات اجباری دامان: انتهای عرشه باید ≥50 میلی متر بر روی فلنج بالایی تیر فولادی کشیده شود. کوتاه کردن غیرمجاز طول دامان در محل ممنوع و مشمول بازرسی اجباری است.

- طبقه بندی مشخصات: دنده متوسط ​​(51 میلی متر) برای استفاده شهری. دنده بالا (75/76 میلی متر) برای مصارف صنعتی سنگین؛ انواع را با هم مخلوط نکنید

2 سیستم لنگر میخ برشی

- جنس گل میخ: فولاد ساختاری تخصصی ML15 (از شکستگی ناشی از خستگی رایج در ناودانی فولاد کربن معمولی جلوگیری می کند).

- تطبیق مشخصات: جفت YX51 با ناودانی φ16×80. جفت YX76 با ناودانی φ19×90. مخلوط کردن مدل متقابل به شدت ممنوع است.

- لوازم جانبی ساختمانی: بسته های اجاره کامل شامل فرول های سرامیکی و دستگاه های جوشکاری گل میخ اینورتر است. فاصله اجباری گل میخ ≤600 میلی متر.

3 آب بندی لبه و جلوگیری از نشت دوغاب

- بسته شدن انتهایی: مدل های خاص برای پروفایل های 51/76. ساخته شده از فولاد گالوانیزه مطابق با عرشه؛ ساخت در محل با استفاده از ورق فلزی ممنوع است (به دلیل خطرات زنگ زدگی / جدا شدن).

- چشمک زن لبه L شکل: برای آب بندی دال های کنسولی، دهانه های آسانسور و شفت های تهویه.

- آب بندی شکاف: درزگیر بوتیل. مناسب برای شکاف های 0-5 میلی متری بین پانل ها؛ مقاوم در برابر قلیائیت بتن

4 لوازم جانبی تثبیت و تقویت عرشه

- تثبیت اولیه: جوشکاری نقطه ای با نفوذ کامل در انتها. جوشکاری نقطه ای از طریق عرشه برای گل میخ. درزهای جانبی به هم پیوسته همراه با جوش نقطه ای متناوب در فواصل 500 میلی متر.

- تقویت موضعی: φ4.8 پیچ خود حفاری گالوانیزه. فقط برای تقویت دهانه ها، گوشه ها یا نقاط انحراف استفاده می شود. نه برای تثبیت ساختاری اولیه

5 طرح تقویت استاندارد شده برای بتن ریخته شده در محل

- تقویت کننده اصلی ضد ترک لایه بالایی: Φ10–Φ12 @ 200–250mm. طرح پیوسته در طول دهانه برای جلوگیری از ترک های انقباض سطح.

- تقویت توزیع عرضی: Φ8 @ 250mm; برای پراکنده کردن بارهای متمرکز، عمود بر آرماتور اصلی چیده شده است. تقویت ویژه: تقویت شعاعی اضافه شده در دهانه ها. مش فولادی φ6 بر روی طبقات با بار سنگین گذاشته شده تا نشست آتی دال را به حداقل برساند.

6. مشخصات برای پوشش موقت اختصاصی برای عرشه دنده باز

- آستانه ماشه نگهدارنده: برای دهانه های روشن بیش از 2.5 متر ضامن شدن اجباری است. هیچ استثنایی مجاز نیست

- انواع پایه: پایه فولادی قاب پورتال (برای نصب سریع). داربست لوله فولادی تمام عیار (برای دهانه های بسیار بزرگ).

- ضوابط حذف: حذف تنها پس از اینکه نمونه های آزمایش بتن عمل آوری شده در میدان به 75% مقاومت طراحی رسیدند و انحراف اندازه گیری شده ≤L/250 باشد، مجاز است.

تجزیه و تحلیل مقایسه ای متقابل

I. مزیت های متفاوت اصلی

1. کاهش هزینه های تهیه مواد خام: برای ضخامت دال و ارتفاع دنده یکسان، پانل های عرشه فولادی باز برای کف به 12% تا 18% مواد کمتر (عرض تاشو) نیاز دارند و پوشش بیشتری را در هر تن ارائه می دهند که بودجه مواد اصلی برای کفپوش های بزرگ را 7% تا 11% کاهش می دهد.

2. افتتاحیه های بدون هزینه در محل: کانال های دنده باز نیاز به ابزارهای سوراخ برش تخصصی را از بین می برد. دهانه های ابزار و تجهیزات را می توان از طریق برش گاز برش داد. آنها به خوبی با پلان های طبقه نامنظم یا منحنی تطبیق می یابند و نرخ بهره برداری از آن تا 92٪ می رسد.

3. نرخ عبور جوش گل میخ بالا: دنده های بدون مانع امکان قرارگیری تفنگ جوشکاری عمودی را فراهم می کنند و به نرخ عبور 99% دست می یابند (در مقایسه با نرخ بازکاری بیش از 15% برای همجوشی سرد و ناقص در عرشه دنده بسته).

4. پایداری محکم در هم تنیدگی بتن: دنده های باز ذوزنقه ای یک اثر خراش و بند ایجاد می کنند، استحکام باند بتن را تا 23% افزایش می دهند و از لایه برداری فولاد و بتن در طول رویدادهای لرزه ای جلوگیری می کنند.

5. بار کاهش یافته بر روی سازه اصلی: 8 درصد وزن مرده سبک تر برای همان منطقه پوشش، امکان ایجاد مقطع تیر و ستون فولادی کوچکتر را فراهم می کند و کل مصرف فولاد سازه را 3 تا 5 درصد کاهش می دهد.

6. تعمیر و نگهداری راحت پس از نصب: دنده های باز پایینی امکان نصب مستقیم میله های آویز و نقاط تعلیق سقف را بدون آسیب رساندن به پوشش گالوانیزه پانل فراهم می کنند.

7. زمان تحویل کوتاه: ساختار قالب رول شکل ساده سرعت تولید 8 تا 15 متر در دقیقه را امکان پذیر می کند. موجودی کافی حمل و نقل کامل کامیون را در عرض 3 روز تضمین می کند.

II. سه نقطه ضعف هدف و استراتژی کاهش

1. دهانه پشتیبانی نشده محدود: حداکثر دهانه پشتیبانی نشده تنها 2.4 متر است. کاهش: پشتیبانی های موقت از قبل برنامه ریزی کنید. HAISHENG نقشه های طرح بندی پشتیبانی رایگان را ارائه می دهد.

2. مقاومت ضعیف در برابر آتش: امتیاز پانل لخت 0.25 ساعت است. امتیاز دال مرکب 1.0-1.5 ساعت است. کاهش: یک پوشش ضد حریق فوق نازک به ضخامت 10 میلی متر روی سطح پانل اعمال کنید تا الزامات ایمنی آتش سوزی کلاس II را برآورده کند.

3. زیبایی شناسی ضعیف زیرین: پروفیل آجدار به سقف معلق برای پنهان کردن نیاز دارد. کاهش: برای کوتاه کردن زمان‌بندی نصب سقف، کانال‌های خزدار سقفی را که برای پروفیل دنده طراحی شده‌اند، تهیه کنید.

فرآیند کنترل کیفیت پایان به پایان کارخانه

1. مصرف مواد خام را دوبار بررسی کنید

- تأیید اسناد: گواهینامه های مواد آسیاب اصلی و گزارش های تست پوشش روی شخص ثالث را بررسی کنید. کویل های شل غیر قابل ردیابی را رد کنید.

- نمونه برداری در محل: به طور تصادفی از هر 5 سیم پیچ پانل های عرشه فولادی باز برای کف، 1 نمونه برداری کنید تا استحکام تسلیم و وزن پوشش روی را آزمایش کنید. سیم پیچ هایی با لبه های مواج یا کامبر (انحنا) را رد کنید.

- پیش شکاف: عرض مواد خام را با توجه به پروفیل پانل خاص برش دهید تا از ناهماهنگی پروفیل در حین شکل گیری جلوگیری شود.

2. کنترل دقیق در طول تشکیل خط تولید

- فرآیند تسطیح: تسطیح چند جهته غلتکی 13-19 برای از بین بردن تنش سیم پیچ داخلی. صافی سطح در ≤2mm/m حفظ می شود.

- رول شکل دهی: 18 تا 26 مجموعه غلتک مترقی برای شکل دهی سرد در دمای محیط. پردازش در دمای بالا از پوشش روی محافظت می کند و از لایه برداری پوشش جلوگیری می کند.

- پایبندی دقیق به تلورانس های ملی: ارتفاع دنده ± 1.0 میلی متر، گام دنده ± 1.5 میلی متر، عرض پانل ± 2 میلی متر. اقلام بیش از حد تحمل حذف یا دوباره کار می شوند.

3. برش و جزئیات پس از پردازش

- برش برش پرنده با کنترل PLC: خطای طول ≤2 میلی متر برای پانل های تا 10 متر. برش ها عاری از لبه های نورد شده یا فرز هستند.

- سنگ زنی دستی: برای جلوگیری از زنگ زدگی زودرس، هر گونه پوشش روی واژگون شده را در لبه های بریده شده صاف کنید. به طور همزمان درپوش های انتهایی و لبه های منطبق را از یک دسته برش دهید تا از مشخصات پوشش روی ثابت اطمینان حاصل کنید.

4. 6 بازرسی اجباری کارخانه

بازرسی کامل ابعاد هندسی؛ بازرسی بصری ظاهر سطح پانل؛ نمونه برداری برای وزن پوشش روی دو طرفه؛ تست چسبندگی پوشش از طریق خمش دنده 180 درجه؛ بررسی انحراف پانل فردی؛ تأیید علامت گذاری مدل و شماره دسته.

5 ذخیره سازی، بسته بندی و حفاظت

انباشته شدن لایه بر اساس مشخصات؛ محافظ گوشه گالوانیزه در انتها برای جلوگیری از آسیب حمل و نقل؛ پانل های 6 متری با 3 نوار فولادی در هر بسته. برای جلوگیری از قرار گرفتن در معرض رطوبت و "زنگ سفید" مرتبط با ذخیره سازی در فضای باز، در یک انبار سرپوشیده با دمای کنترل شده و خشک ذخیره می شود.

پارامترهای مکانیکی و دوام اندازه گیری شده

1 پارامترهای وزنی و سختی مقطعی برای پروفایل های اصلی

2 حداکثر بازه پشتیبانی نشده

شرایط آزمایش: بتن 120 میلی متری ریخته گری شده در محل. بار زنده ساخت و ساز 2.0 kN/m²; انحراف ≤ L/180

- YX51: 0.8mm = 2.1-2.3m. 1.0mm = 2.4-2.7m. 1.2mm = 2.8-3.0m

- YX76: 1.0mm = 2.8-3.2m. 1.2mm = 3.3-3.6m (محدودیت دهانه بالایی برای عرشه با نمای باز)

3 تحمل بار، مقاومت در برابر آتش و دوام

- ظرفیت بار در مرحله سرویس: کفپوش استاندارد 3.5–5.0 kN/m². ظرفیت سنگین تا 8 کیلو نیوتن بر متر مربع با فولاد پایه ضخیم تر + بتن

- استانداردهای انحراف: ساخت و ساز ≤ L/180; سرویس ≤ L/250

- دوام: 25 تا 30 سال (گالوانیزه Z275 در محیط های معمولی داخلی)

- درجه مقاومت در برابر آتش: کامپوزیت فولاد-بتن 1.0-1.5 ساعت. عرشه برهنه 0.25 ساعت

راهنمای انتخاب سریع برای تدارکات

1. ساختمان های اداری استاندارد/ نیم طبقه داخلی: پروفیل YX51-305-915 + فولاد پایه 0.8/1.0mm + ناودانی برشی φ16 + بسته های انتهایی نوع YX51 + مش تقویت کننده بالا؛ بدون نیاز به پوشش کامل دهانه

2. انبارداری سنگین/کارگاه های صنعتی سنگین: پروفیل YX76-344-688 + ورق پایه 1.2/1.5 میلی متر + ناودانی برشی φ19 + بسته های انتهایی نوع 76 + دولایه، تقویت دو طرفه + شیار موقت تمام دهانه.

سوالات متداول

1. س: آیا پانل های عرشه فولادی باز برای کف برای کف می توانند جایگزین آرماتور کششی پایین دال کف شوند؟

A: آنها می توانند آرماتور کششی پایین را جایگزین کنند، مشروط بر اینکه آرماتور مطابق با استانداردهای ملی باشد. با این حال، آرماتور ضد ترک بالایی را نمی توان حذف کرد و باید به طور جداگانه در نقشه های طراحی مشخص شود.

2. س: آیا برش مواد استوک به پوشش ضد خوردگی گالوانیزه آسیب می رساند؟

A: برش برشی پرواز آنلاین باعث ایجاد علائم سوختگی در دمای بالا نمی شود. تنها صفحه انتهایی برش خورده فولاد خام را در معرض دید قرار می دهد و رنگ غنی از روی که همراه با محموله ارائه می شود امکان لمس در محل را فراهم می کند.

3. س: زمان تحویل برای عرضه بین منطقه ای چقدر است؟

A: اقلام موجودی استاندارد به صورت کامیون کامل ظرف 3 روز ارسال می شود. پروفایل های سفارشی 7 تا 12 روز طول می کشد. حمل و نقل مستقیم به شهرهای بزرگ در سراسر کشور برای پروژه های اصلی سازه های فولادی در دسترس است.
