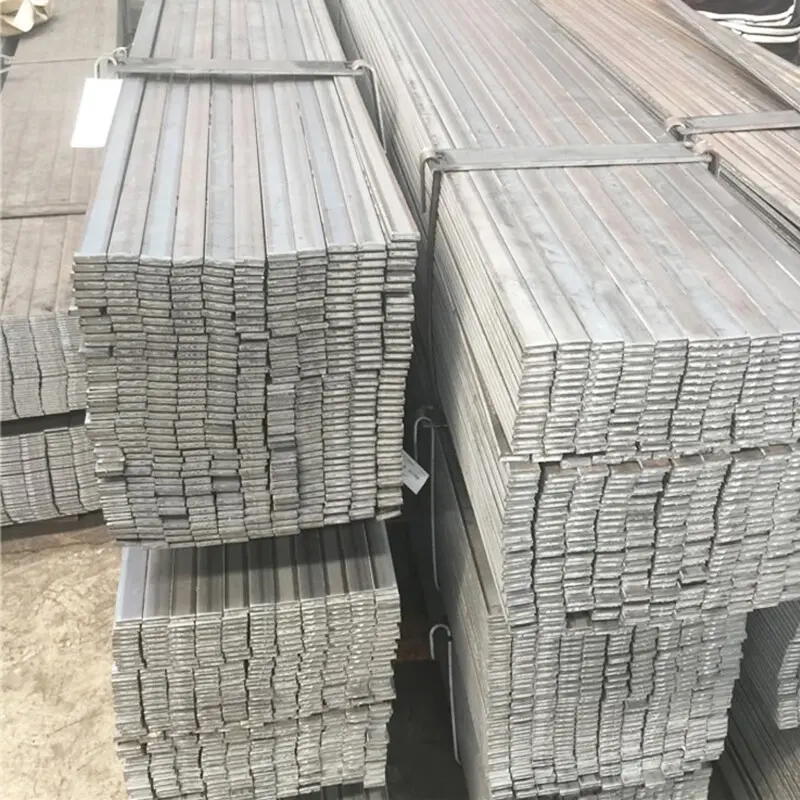

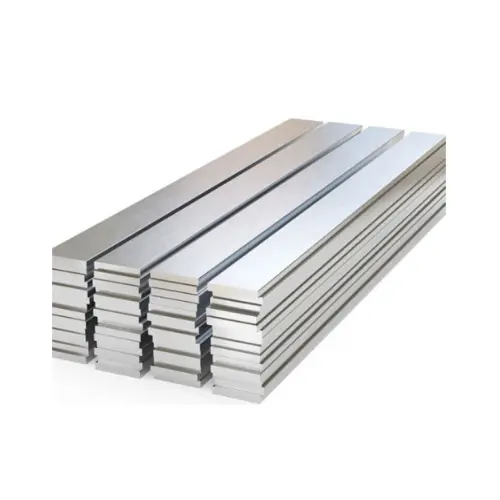

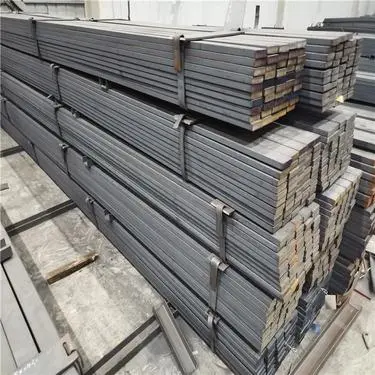

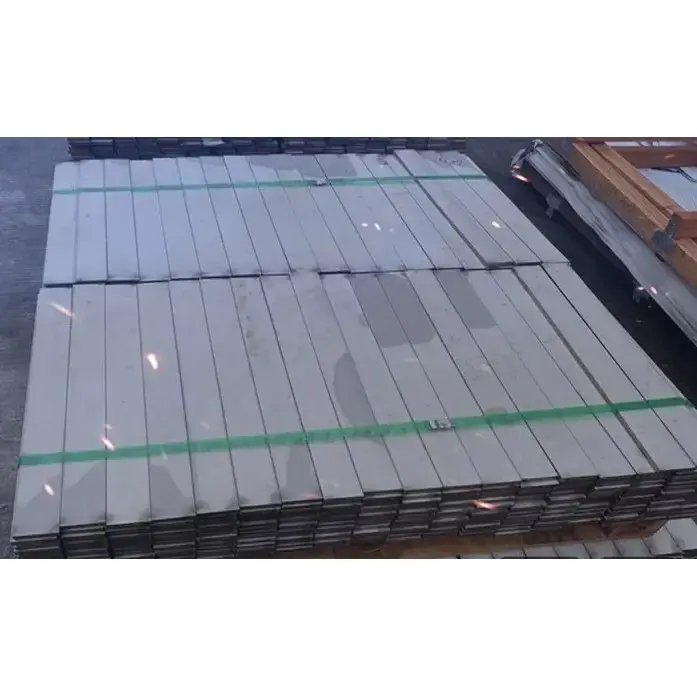

میله های فولادی تخت نورد گرم برای ساخت دارای مقطع مستطیلی با لبه های گرد است. آنها با استاندارد GB/T 704-2016 مطابقت دارند و عمدتاً از فولاد Q235B یا Q355B ساخته شده اند. مشخصات از عرض 12 تا 300 میلی متر و ضخامت 3 تا 60 میلی متر، با طول های استاندارد 6 متر، 9 متر یا 12 متر متغیر است.
1. مقطع یک مستطیل بلند و مسطح است که عرض آن به طور قابل توجهی از ضخامت آن بیشتر است. مقاومت متوسطی در برابر خمش و سفتی جانبی با یک محور باربر واضح ارائه میکند که آن را برای کاربردهایی که شامل بارهای یک طرفه، کششها و گیره میشوند ایدهآل میکند.
2. به طور معمول از فولاد ساختاری کربن ساخته شده است، مواد یکنواخت و سخت است. تحت بارهای استاتیکی و دینامیکی جزئی به طور پایدار عمل می کند و در برابر شکست شکننده مقاوم است.
3. نسبت به سطح مقطع خود وزن کم و راندمان بالای استفاده از مواد را ارائه می دهد. هنگامی که به عنوان اتصال دهنده یا کشش استفاده می شود، به طور موثر بار کلی سازه را کاهش می دهد.
1. سطوح مسطح و لبه های یکنواخت، تناسب عالی را تضمین می کند و امکان نصب هموار در برابر اجزای ساختاری را فراهم می کند. برای کاربردهایی مانند گیره، نوار لبه، تقویت و کشش مناسب است.
2. مشخصات باریک و شکل ساده آن امکان چیدمان انعطاف پذیر را فراهم می کند و آن را با مناطق نامنظم و فضاهای ساختمانی تنگ سازگار می کند.
3. طیف گسترده ای از مشخصات مدولار - ارائه ترکیبات مختلف از عرض و ضخامت - امکان سفارشی سازی در محل را فراهم می کند و تطبیق پذیری بالا را تضمین می کند.
1. این نمایشگاه عملکرد عالی در هر دو پردازش گرم و سرد. بدون نیاز به ماشین آلات پیچیده می توان آن را به راحتی برش داد، سوراخ کرد، خم کرد، نورد کرد، جوش داد و مهر زد. 2. روش های مختلف اتصال: در درجه اول از طریق جوش لبه یا جوش لب به لب متصل می شوند، اما می توانند با پیچ و مهره یا پرچ نیز بسته شوند. ساخت مفصل ساده است.
3. طول ها را می توان در صورت نیاز با حداقل ضایعات مواد برش داد. پردازش قطعات کوچک یا نامنظم راحت است.
1. سطح نورد گرم نورد شده مقیاس آسیاب را حفظ می کند. درمان هایی مانند گالوانیزه گرم، گالوانیزه سرد، رنگ آمیزی یا سیاه شدن می تواند اعمال شود. پس از درمان برای مقاومت در برابر خوردگی، برای محیط های داخلی، خارجی و محیط های مرطوب یا در معرض مناسب است.
2. خواص مکانیکی در محدوده دمای استاندارد **-20 درجه سانتیگراد تا 250 درجه سانتیگراد ** ثابت می ماند، بدون کاهش عملکرد قابل توجه.
1. فرآیندهای تولید ساده و تولید در مقیاس بزرگ منجر به قیمتهای پایین و در دسترس بودن موجودی فراوان میشود که آن را به یک نمایه ساختاری پایه بسیار مقرونبهصرفه تبدیل میکند.
2. طبقه بندی شده به فولاد تخت نورد گرم و فولاد تخت کشیده سرد:
1. نوع نورد گرم: دارای مقیاس آسیاب بر روی سطح. دقت ابعادی متوسط؛ مناسب برای کاربردهای مهندسی عمومی
2. نوع سرد کشیده: دقت ابعادی بالا و سطح صاف. مناسب برای مونتاژ دقیق و اجزای مکانیکی.
1. مقاومت ضعیف در برابر پیچش جانبی و واژگونی; نامناسب برای استفاده به عنوان تیرها یا ستون های باربر اولیه به تنهایی؛ معمولاً به عنوان اجزای کمکی استفاده می شود.
2. مقاطع فولادی مسطح نازک تر، مقاومت ضعیفی در برابر ضربه موضعی دارند و در معرض بارهای بیش از حد مستعد خم شدن یا تغییر شکل هستند.
3. مستعد زنگ زدگی سریع اگر در فضای باز برای مدت طولانی بدون محافظت در برابر خوردگی قرار گیرد.
1. اجزای اتصال سازه های فولادی
میلگردهای فولادی تخت نورد گرم می توانند به عنوان میله های اتصال، صفحات تقویت کننده، صفحات اتصال و سفت کننده بین تیرهای فولادی، ستون ها، تیرهای H و مقاطع توخالی مربع/مستطیل عمل کنند. آنها پایداری کلی ساختار را افزایش می دهند و مواد کمکی رایج برای اتصالات سازه های فولادی هستند.
2. قطعات و اجزای تعبیه شده
برای ساخت صفحات فولادی تخت تعبیه شده، عناصر کراوات تعبیه شده و نوارهای زمین استفاده می شود. به طور گسترده در پروژه های اجزای تعبیه شده برای پایه های ساختمان، دیوارها و سقف استفاده می شود.
3. سیستم های محفظه و لبه برش
مورد استفاده برای پیرایش لبه ها و بسته بندی در اطراف پانل های فولادی رنگی، دیوارها، سقف ها و دهانه های در/پنجره. همچنین برای نوارهای فشار، چارچوب های آب بندی لبه، نوارهای پوششی مفصل پانل و اجزای آب بندی/مسدود کننده آب استفاده می شود. 4. لوله و لوازم جانبی تجهیزات
گیرههای لوله، گیرههای مجرا، تسمههای براکت، نوارهای اتصال تجهیزات، و نوارهای تثبیت خط. برای ایمن سازی سازمان یافته لوله ها و کابل ها استفاده می شود.
5. برق و حفاظت از صاعقه زمین
میلههای مسطح زمین، هادیهای حفاظتی در برابر صاعقه، و نوارهای اتصال همپتانسیل برای ساختمانها، کارخانهها، اتاقهای توزیع برق و تجهیزات تخصصی. مواد مطابق با استانداردهای صنعت برق
6. نرده ها، نرده ها و راهروها/پله ها
تزئینات لبه آج پله، نوارهای تقویت کننده نرده، میله های عرضی نرده ساده و نوارهای پلت فرم ضد لغزش.
7. پردازش مکانیکی و سخت افزاری
قطعات مهر شده، قاب تجهیزات کوچک، لوازم جانبی ابزار، قطعات سخت افزاری، قطعات ماشین آلات کشاورزی، و برش/فرآوری سفارشی قطعات کوچک غیر استاندارد.
8. تسهیلات موقت شهرداری و محل ساخت و ساز
تقویت احتکار، گره های داربست، قاب های پشتیبانی موقت، و چارچوب های پایه علامت.
1. مهندسی سازه های فولادی: مواد کمکی برای کارخانه های صنعتی، ساختمان های پیش ساخته، سقف های فولادی و سیستم های روکش دیوار.
2. M&E ساختمان (مکانیکی و الکتریکی): زمین حفاظت در برابر صاعقه، لولهکشی/حملههای لوله HVAC و سیستمهای تثبیت مجرا.
3. مهندسی برق: اتصالات زمین و رسانا برای پست ها، اتاق های توزیع و تاسیسات برق در فضای باز.
4. شهرداری و حمل و نقل: احتکار جاده، نرده محافظ، سرپناه اتوبوس، و اجزای منظر شهری.
5. ساخت ماشین آلات: تجهیزات همه منظوره، ماشین آلات ساختمانی، ماشین آلات کشاورزی و پردازش قطعات سخت افزاری.
6. کشتی سازی و دیوارهای پرده: تقویت اجزای کشتی، تکمیل لبه دیوار پرده معماری، و فریم درب/پنجره.
· فولاد تخت نورد گرم: مقرون به صرفه با موجودی بالا. مناسب برای کاربردهای مهندسی عمومی، در درجه اول برای اتصالات ساختاری، قطعات تعبیه شده، زمین و تکمیل لبه های روکش فلزی.
· فولاد مسطح سرد کشیده: دارای ابعاد دقیق و سطح صاف و تمیز. مناسب برای ماشین آلات دقیق، قطعاتی که نیاز به کیفیت زیبایی شناختی بالایی دارند و مونتاژ دقیق.
· فولاد مسطح گالوانیزه گرم: مقاوم در برابر خوردگی و زنگ زدگی. برای محیط های باز، در معرض یا مرطوب و پروژه های زمینی حفاظت از صاعقه ترجیح داده می شود. پارامترهای کلیدی عملکرد
استانداردها: GB/T 704-2016 "فولاد تخت نورد گرم"، GB/T 34374-2017 "فولاد مسطح سرد کشیده"
|
درجه مواد |
قدرت تسلیم ReL (MPa) |
مقاومت کششی Rm (MPa) |
ازدیاد طول بعد از شکست |
سناریوهای کاربردی |
|
Q235B |
≥235 |
375 تا 500 |
≥24% |
کاربرد مهندسی عمومی، اعضای کراوات، تریم لبه، قطعات معمولی تعبیه شده، صفحات زمین |
|
Q355B |
≥355 |
470 تا 630 |
≥21% |
آرماتورهای سنگین، صفحات اتصال باربر، اتصالات تجهیزات مکانیکی |
پارامترهای فیزیکی عمومی
· چگالی: 7.85 گرم بر سانتی متر³
· مدول الاستیسیته: 2.06 × 105 مگاپاسکال
· دمای عملیاتی: -20 تا 250 درجه سانتیگراد
1. روش تعیین
عرض × ضخامت (میلی متر)؛ مثال: 50×5، 80×6
2. محدوده اندازه اصلی
· عرض: 12-300 میلی متر
· ضخامت: 3-60 میلی متر
· طول استاندارد: 6 متر، 9 متر، 12 متر. برش به طول در صورت درخواست موجود است
3. تحمل های بعدی
· فولاد تخت نورد گرم: عرض ± 1.0 میلی متر، ضخامت 0.5 ± میلی متر
· فولاد مسطح سرد کشیده: دقت بالاتر. تحمل عرض/ضخامت ≤ ± 0.3 میلی متر
4. فرمول وزن نظری
W (kg/m) = عرض (mm) × ضخامت (mm) × 0.00785
5. مشخصات مشترک و وزن در هر متر
|
اندازه (عرض × ضخامت، میلی متر) |
وزن نظری (کیلوگرم بر متر) |
برنامه های کاربردی اصلی |
|
20×3 |
0.471 |
لبههای کوچک، قالبگیری پنجره و در، میلههای کراوات ساده |
|
25×3 |
0.589 |
قالب گیری تزئینی، قطعات ثابت خط لوله |
|
30×3 |
0.707 |
تریم کلی لبه، قالب گیری سقف، قطعات تقویتی کوچک |
|
30×4 |
0.942 |
میله های کراوات دیواری، گیره های لوله کوچک |
|
40×4 |
1.256 |
فولاد زمینی مسطح معمولی، صفحات اتصال معمولی |
|
40×5 |
1.570 |
نوارهای زمین استاندارد، گیره لوله، قالب گیری محفظه |
|
50×5 |
1.963 |
فولاد زمین مسطح اصلی، نوارهای اتصال سازه فولادی |
|
50×6 |
2.355 |
میله های کراوات سنگین، نوارهای تقویت کننده تجهیزات |
|
60×6 |
2.826 |
گیره های لوله بزرگ، نوارهای سفت کننده تیر و ستون |
|
80×6 |
3.768 |
صفحات اتصال سنگین، قطعات تقویت شده گسترده |
|
80×8 |
5.024 |
نوارهای باربر ضخیم، صفحات کمکی برای پایه تجهیزات |
|
100×8 |
6.280 |
اجزای بار سنگین پهن شده، اتصالات حلقه بزرگ |
1. سطح مقطع کشیده و صاف. مقاومت خمشی یک جهته خوبی را ارائه می دهد اما سفتی جانبی پایینی دارد. مناسب برای خم کردن، کشش، گره زدن و بستن در داخل صفحه؛ برای مقاومت مستقل در برابر گشتاور بالا یا بارهای جانبی مناسب نیست.
2. ترکیب مواد یکنواخت بدون نقاط تمرکز تنش قابل توجه. خواص خمش سرد و مهر زنی عالی را نشان می دهد.
3. عملکرد برشی پایدار. مناسب برای استفاده به عنوان اتصال دهنده ها، واتراستاپ ها و میله های کراوات.
|
دسته بندی |
فرآیند شکل گیری |
دقت و وضعیت سطح |
عملکرد اصلی |
سناریوهای کاربردی |
|
فولاد تخت نورد گرم |
نورد گرم |
مقیاس اکسید روی سطح، دقت ابعادی معمولی |
چقرمگی خوب، جوش پذیری عالی، عملکرد هزینه بالا |
میلههای اتصال سازههای فولادی، قطعات تعبیهشده، تریم لبهها، میلههای زمینی عمومی، استفاده عمومی در محل ساخت و ساز |
|
فولاد تخت کشیده سرد |
طراحی دقیق سرد |
سطح روشن صاف، ابعاد دقیق |
صافی بالا، تحمل تنگ، ظاهر خوب |
اتصالات ماشین آلات دقیق، اجزای تزئینی، قطعات مونتاژ با دقت بالا |
|
فولاد تخت گالوانیزه گرم |
نورد گرم / کشش سرد + گالوانیزه گرم |
پوشش روی یکنواخت، خاصیت ضد زنگ |
مقاومت عالی در برابر خوردگی و آب و هوا، هدایت الکتریکی پایدار |
زمین در فضای باز، قطعات سازه ای در فضای باز، محیط های مرطوب، پروژه های مهندسی برق |
1. عملکرد خمش سرد: قابلیت خمش سرد 180 درجه در دمای اتاق بدون ترک خوردگی یا لایه برداری در خم. مناسب برای خم شدن و شکل دهی در محل.
2. عملکرد جوشکاری: به دلیل محتوای کربن کم، این میله های فولادی تخت نورد گرم برای جوشکاری قوس الکتریکی و جوشکاری محافظ گاز مناسب هستند. آنها جوش های قوی ایجاد می کنند که در برابر ترک خوردگی مقاوم هستند.
3. مهر زنی / مشت زدن: آسان برای مشت و برش. دشواری پردازش کم؛ مناسب برای تولید انبوه قطعات کوچک با شکل نامنظم.
4. رسانایی الکتریکی: فولاد کربنی خالص رسانایی الکتریکی خوبی ارائه می دهد و یک ماده استاندارد برای حفاظت در برابر صاعقه و پروژه های زمین است.
1. وضعیت پایه: روکش "سیاه" نورد گرم (مقیاس آسیاب). مستعد زنگ زدگی؛ درمان ضد خوردگی برای استفاده در فضای باز اجباری است.
2. فرآیندهای رایج ضد خوردگی و مشخصات مرجع
o گالوانیزه گرم: میانگین ضخامت پوشش روی ≥65μm. عمر سرویس در فضای باز 12-18 سال.
o گالوانیزه سرد / رنگ آمیزی: پوشش روی / ضخامت لایه رنگ 20-40 میکرومتر. در درجه اول برای محیط های داخلی یا خشک.
o سیاه شدن / غیرفعال شدن: فقط جلوگیری از زنگ زدگی (بدون پوشش تزئینی). برای قطعات مکانیکی داخلی استفاده می شود.
1. اولیه: جوش لبه ای، جوش لب به لب (استاندارد برای سازه های فولادی و پروژه های زمین).
2. ثانویه: پیچ و مهره، پرچ، گیره / بست.
مناسب است
مهاربندی/تقویت سازه های فولادی، نوارهای تزئینی لبه سقف/دیوار، قطعات تعبیه شده، حفاظت در برابر صاعقه/زمین، گیره لوله/براکت، لبه نرده های راه پله، نرده های محافظ ساده، قطعات سخت افزاری مکانیکی کوچک.
نامناسب
تیرها یا ستون های باربر اولیه مستقل، اجزای در معرض ضربه متناوب با فرکانس بالا، اجزای باربر فشار بالا.
| عرض (میلی متر) |
ضخامت (میلی متر) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| وزن نظری (kg/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
