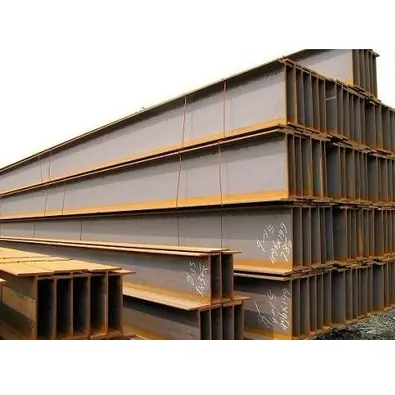

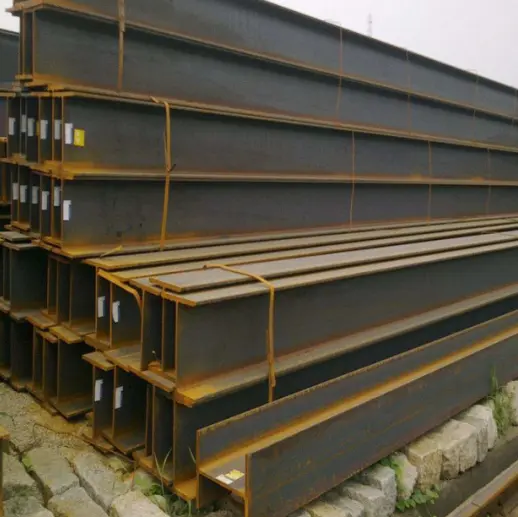

فولاد پرتو H سازه نورد گرم

فولاد تیر H سازه نورد گرم چه ویژگی هایی دارد؟

I. خصوصیات سازه ای و مکانیکی

1. مکانیک مقطع کارآمد: دارای ضخامت فلنج یکنواخت و سطوح داخلی و خارجی موازی، مدول مقطع به طور مساوی توزیع شده است. آنها مقاومت خمشی، برشی و پیچشی بالاتری را در مقایسه با تیرهای I استاندارد ارائه می دهند که منجر به راندمان باربری بالا می شود.

2. عملکرد کلی پایدار: از طریق نورد گرم یکپارچه با دمای بالا بدون اتصالات جوشی شکل می‌گیرند، تنش پسماند کمی از خود نشان می‌دهند و در برابر تغییر شکل و ترک مقاوم هستند و ایمنی ساختاری بالایی را تضمین می‌کنند.

3. صلبیت و پایداری بالا: استحکام کلی قوی به طور موثر در برابر بارهای عمودی، فشار افقی باد و نیروهای لرزه ای مقاومت می کند و آنها را برای تیرها و ستون های با دهانه طولانی و با بار بالا ایده آل می کند.

II. خصوصیات اقتصادی و مادی

1. سبک وزن و کارآمد مواد: آنها به مواد کمتری نسبت به مقاطع فولادی سازه ای سنتی برای ظرفیت باربری یکسان نیاز دارند که به طور موثر وزن مرده ساختمان و هزینه های پایه را کاهش می دهد.

2. مشخصات استاندارد: مشخصات جامع در سری های HW، HM، و HN، همراه با موجودی کافی، انتخاب و تهیه آسان را تسهیل می کند.

III. ویژگی های ساخت و استفاده

1. راندمان نصب بالا: هندسه منظم و دقت اتصال بالا امکان روش های مختلف اتصال (مانند پیچ ​​و مهره و جوش) را فراهم می کند که در نتیجه زمان ساخت و ساز در محل کوتاه تر می شود.

2. سازگاری گسترده: مناسب برای استفاده مستقیم در تیرها، ستون ها، سکوها و تکیه گاه ها. هنگامی که با پوشش های ضد خوردگی یا گالوانیزه گرم جفت می شوند، برای استفاده در محیط های داخلی و خارجی و همچنین در محیط های استاندارد یا خورنده مناسب هستند.

3. سهولت پردازش: به راحتی با سخت کننده ها و صفحات اتصال برش، سوراخ شده و جوش داده می شود تا نیازهای مختلف اتصال ساختاری را برآورده کند.

Uses and Application Scope

I. کاربردهای اولیه

1. ستون های باربر: در درجه اول از نوع فلنج عریض (HW) استفاده می کنند، این ستون ها به عنوان اجزای اصلی باربر عمودی عمل می کنند که بارهای عمودی را منتقل می کنند و پایداری کلی سازه را تضمین می کنند.

2. تیرها و ستون‌های قاب: بخش‌های فلنج متوسط ​​(HM) برای سیستم‌های اسکلت فولادی مناسب هستند و هم بارهای عمودی و هم نیروهای جانبی را تحمل می‌کنند.

3. تیرهای اولیه و ثانویه: مقاطع با فلنج باریک (HN) بیشترین استفاده را دارند. آنها بارهای کف و سقف را تحمل می کنند و برای سیستم های کف و سقف با دهانه طولانی ایده آل هستند.

4. اجزای مهاربندی/پشتیبانی: برای ساخت تکیه گاه تجهیزات، تکیه گاه قفسه لوله، سکوهای تعمیر و نگهداری، پایه های سقف و غیره استفاده می شود.

5. سازه های مرکب: ترکیب شده با بتن برای تشکیل تیرها و ستون های کامپوزیت فولادی-بتنی برای استفاده در ساختمان های چند طبقه و بلند.

II. دامنه کاربرد

1. ساختمان های صنعتی

کارخانه های مختلف فولادی، انبارها، کارگاه ها و سیستم های تیر جرثقیل. تیرهای H سازه ای نورد گرم مواد اصلی سازه های فولادی صنعتی هستند.

2. Public and Civil Buildings

سازه‌های بزرگ و با دهانه طولانی مانند استادیوم‌ها، مراکز نمایشگاهی، مراکز حمل‌ونقل (ایستگاه‌ها/فرودگاه‌ها)، مراکز خرید، ساختمان‌های اداری و مجتمع‌های مسکونی چند طبقه.

3. شهرداری و زیرساخت

تونل‌های شهری، پایه‌های پل، روگذرهای عابر پیاده، تکیه‌گاه‌های احتکار شهرداری، و چارچوب‌هایی برای بیلبوردهای بزرگ در فضای باز.

4. انرژی های نو و پروژه های حمایتی

سازه‌های نصب فتوولتائیک (PV)، پایه‌های توربین بادی، تأسیسات ذخیره‌سازی انرژی و چارچوب‌های فولادی برای زیرساخت‌های انرژی جدید.

5. سایر زمینه ها

پایگاه های تجهیزات بزرگ، سکوهای صنعتی، تکیه گاه های عرشه کشتی، لجستیک و سیستم های قفسه انبار و ساختمان های فولادی پیش ساخته.

پارامترهای کلیدی عملکرد فولاد پرتو H سازه نورد گرم

استانداردهای اجرایی: GB/T 11263-2017، GB/T 700، GB/T 1591

I. مواد مشترک و خواص مکانیکی

II. بخش قوانین طبقه بندی و تعیین

1. طبقه بندی

· HW (پرتو H-فلنج پهن): عرض فلنج ≈ ارتفاع مقطع. در درجه اول برای ستون ها استفاده می شود.

· HM (Medium-flange H-beam): عرض فلنج متوسط; در درجه اول برای تیرها و ستون های قاب استفاده می شود.

· HN (پرتو H با فلنج باریک): عمق بخش بالا و فلنج های باریک. در درجه اول برای تیرهای اولیه و ثانویه (بیشترین حجم استفاده) استفاده می شود.

2. قالب تعیین: ارتفاع H × عرض فلنج B × ضخامت وب t1 × ضخامت فلنج t2. مثال: HN400×200×8×13.

III. Dimensional and Shape Tolerances

1. انحراف ابعاد مقطعی: برای اطمینان از دقت در حین اتصال و نصب، به شدت به محدودیت های استاندارد ملی پایبند است.

2. صافی (Camber/Sweep): ≤2mm در هر متر؛ انحراف کل بیش از 0.2٪ از طول کل نیست.

3. پیچ و تاب: بدون تغییر شکل پیچشی قابل توجه در طول کامل. الزامات نصب سازه فولادی را برآورده می کند.

4. طول ثابت: مشخصات استاندارد. 6 متر / 9 متر / 12 متر; برش سفارشی بر اساس نقشه ها نیز موجود است.

IV. ویژگی های سطح و پردازش

1. شرایط تحویل: پایان "سیاه" نورد گرم (با مقیاس آسیاب).

2. درمان سطح: مناسب برای حذف زنگ زدگی بعدی، رنگ آمیزی، پوشش مقاوم در برابر آتش، و گالوانیزه گرم. سازگار با محیط های داخلی و خارجی

3. پردازش پذیری: می توان برش، سوراخ، جوش، و خم شد. مناسب برای ساخت انواع اتصالات سازه ای

V. پارامترهای محیط عملیاتی

1. دمای عملیاتی استاندارد: [محدوده] درجه سانتیگراد.

2. شرایط دمای پایین: برای استفاده در مناطق بسیار سرد باید آزمایش ضربه در دمای پایین را پشت سر بگذارد.

3. مقاومت در برابر خوردگی: مواد پایه فاقد مقاومت در برابر خوردگی ذاتی هستند. حفاظت از سطح در محیط های خورنده الزامی است.

VI. ویژگی های باربر سازه ای

1. ضخامت فلنج یکنواخت و سطوح داخلی/خارجی موازی. مدول مقطع بالا با مقاومت عالی در برابر خمش، جابجایی جانبی و پیچش.

2. یکپارچه نورد گرم (بدون اتصالات جوشی). استرس پسماند کم؛ مقاوم در برابر تغییر شکل یا ترک تحت بارگذاری طولانی مدت.

3. سفتی جانبی برتر در مقایسه با تیرهای استاندارد I. ایده آل برای سازه های با دهانه بلند و ساختمان هایی که در معرض بارهای باد زیاد هستند.

جدول مشخصات
