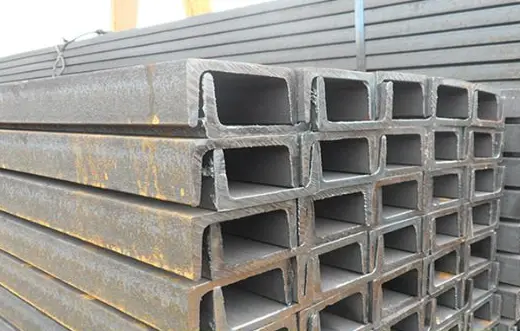

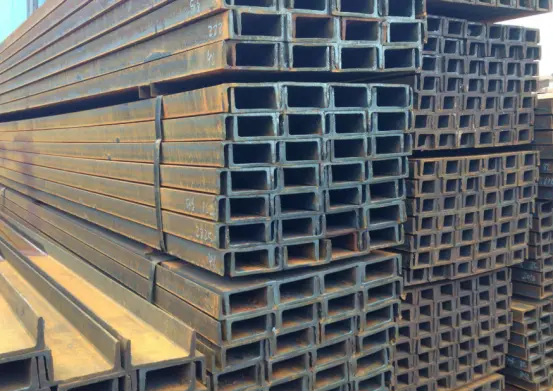

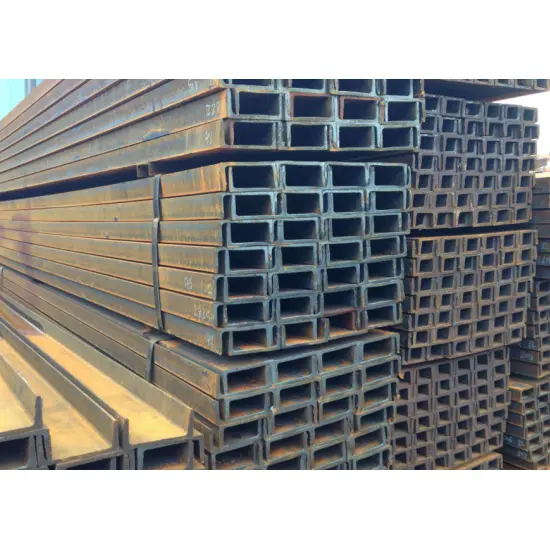

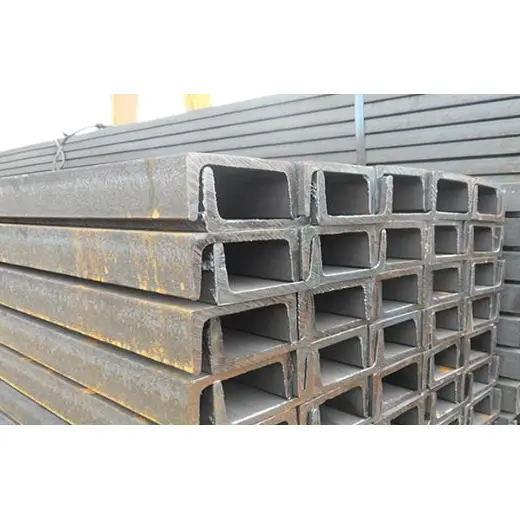

مقاطع کانال فولادی سازه نورد گرم

مقاطع کانال فولادی سازه نورد گرم مطابق با استاندارد ملی GB/T 706-2016 بوده و با استفاده از فرآیند نورد گرم یکپارچه تولید می شوند. آنها دارای مقطع C شکل (بازشو یک طرفه) هستند. مدل‌ها بر اساس ارتفاع مقطع طبقه‌بندی می‌شوند، با تقسیم‌بندی‌های فرعی بیشتر (a، b، c) که نشان‌دهنده افزایش ضخامت برای همان ارتفاع است. محصولات سبک وزن، آسان برای پردازش و مقرون به صرفه هستند. در حالی که بخش‌های منفرد سختی جانبی و مقاومت پیچشی محدودی دارند - که آنها را در درجه اول برای اجزای باربر ثانویه مناسب می‌سازد - ترکیب دو بخش (پشت به پشت) با صفحات اتصال به طور قابل توجهی عملکرد مکانیکی کلی را افزایش می‌دهد.

HAISHENG طیف کاملی از مدل‌های بخش کانال نورد گرم را ارائه می‌دهد که هر کدام با یک گزارش آزمایش مواد جامع همراه هستند. آنها برای کاربردهای باربر کمکی مختلف از جمله کارخانه‌های صنعتی، پروژه‌های شهری، سیستم‌های MEP/HVAC و سازه‌های موقت مناسب هستند. ما طیف کاملی از درمان های ضد خوردگی - از جمله زدودن زنگ زدگی، رنگ آمیزی، و گالوانیزه گرم - را برای رفع نیازهای خرید عمده پروژه های خارج از کشور ارائه می دهیم.

I. استانداردهای محصول

تولید، تحمل ابعاد و خواص مکانیکی مقاطع کانال فولادی سازه نورد گرم مطابق با استاندارد ملی: GB/T 706-2016 "مقاطع فولادی سازه ای نورد گرم".

استانداردهای مکانیکی مواد فولادی پایه: GB/T 700 و GB/T 1591.

II. ویژگی های کلیدی محصول

2.1 سطح مقطع و خواص مکانیکی

1. دارای سطح مقطع کانال باز یک طرفه. تک تک اعضا سفتی جانبی متوسط ​​و مقاومت پیچشی نسبتاً ضعیفی از خود نشان می‌دهند که آنها را برای استفاده به عنوان ستون‌های اصلی مستقل در ساختمان‌های بلند یا تیرهای باربر اولیه برای دهانه‌های طولانی نامناسب می‌سازد.

2. تولید شده از طریق فرآیند نورد گرم یکپارچه بدون اتصالات جوشی، که منجر به تنش پسماند داخلی کم می شود. سازه پایدار و قابل اعتماد است و در برابر ترک خوردگی و تغییر شکل تحت بارگذاری طولانی مدت مقاومت می کند.

2.2 تدارکات و مزایای هزینه

1. موجودی فراوان مدل های استاندارد بازار و کانال های تدارکات پایدار، قیمت واحد پایین و هزینه های کلی پروژه قابل کنترل را تضمین می کند.

2. خود وزن سبک تر برای همان ظرفیت باربری به طور موثر وزن کل سازه فولادی و همچنین هزینه های حمل و نقل و بالا بردن را کاهش می دهد.

2.3 مزایای ساخت و ساز در محل

1. بخش های کانال فولادی ساختاری نورد گرم را می توان آزادانه برش داد، سوراخ کرد، جوش داد و خم کرد. هیچ محدودیتی در فرآیند برای ساخت ثانویه در محل وجود ندارد که امکان مونتاژ مفصل انعطاف پذیر را فراهم می کند.

2. اندازه جمع و جور و وزن کم به خود اجازه می دهد تا جابجایی و بالا بردن با استفاده از کار دستی و تجهیزات در مقیاس کوچک تکمیل شود و به طور قابل توجهی برنامه ساخت و ساز در محل را کوتاه کند.

3. سازگار با هر دو اتصالات پیچ و مهره و جوش داده شده. می توان با صفحات و بخش های فولادی مختلف جفت کرد تا مونتاژ مفصل کامل شود.

2.4 حفاظت در برابر خوردگی و سازگاری با محیط

1. در حالت نورد گرم "سیاه" (با مقیاس آسیاب) و بدون پوشش ضد خوردگی از پیش اعمال شده عرضه می شود.

2. درمان های ضد خوردگی - مانند سنگ زنی / زدودن زنگ، استفاده از پرایمر ضد زنگ، گالوانیزه گرم یا پوشش پودری - می توانند در صورت نیاز اعمال شوند. مناسب برای استفاده در محیط های خشک داخلی یا محیط های بیرونی با خورندگی ملایم.

2.5 مزایای استفاده ترکیبی و محدودیت ها

1. مزایای استفاده ترکیبی: اتصال دو بخش کانال پشت به پشت با صفحات اتصال به طور قابل توجهی سفتی جانبی و مقاومت پیچشی را افزایش می دهد و نیازهای تحمل بار متوسط ​​را برآورده می کند.

2. محدودیت ها: با توجه به ساختار مقطع باز، نمی توان از آنها برای قاب های اصلی ساختمان های بلند، تیرهای اصلی با بار سنگین با دهانه فوق العاده بلند، یا اتصالات باربر بحرانی تحت فشار باد زیاد استفاده کرد. آنها فقط برای سیستم های محفظه، مهاربندی و اجزای باربر ثانویه مناسب هستند.

III. سناریوهای کاربردی کلیدی

3.1 استفاده اصلی از بخش های کانال فولادی سازه نورد گرم

1. دیوارهای کارخانه و پشته های سقف: با تیرهای اصلی پرتو H برای محکم کردن پانل های روکش فلزی پروفیلی و انتقال بارهای عمودی از سقف و دیوارها جفت شده است.

2. پشتیبانی از تجهیزات و لوله کشی های مختلف: برای قفسه های لوله و آویزها (از جمله سیستم های HVAC در ساختمان ها)، پایه های تجهیزات و تکیه گاه های سینی کابل در کارخانه های شیمیایی و نیروگاه ها استفاده می شود. 3. اجزای قاب بندی سبک: ناودانی های دیوار جداکننده، قاب های در و پنجره، چارچوب های احتکار سایت، و اعضای باربر ثانویه.

4. سکوهای صنعتی و لوازم جانبی راهرو: تیرهای راهروهای تعمیر و نگهداری، تکیه گاه های پله پلت فرم و پایه های نرده / پایه های نرده.

5. تقویت کننده و اجزای تعبیه شده: صفحات فولادی تعبیه شده، سخت کننده های تیر و ستون و فولاد کمکی برای پشتیبانی فونداسیون.

6. تأسیسات ساختمانی موقت: چارچوب های پیش ساخته ساختمان، پایه داربست ها و تکیه گاه های ایمنی موقت گودبرداری.

3.2 برنامه های کاربردی در سطح صنعت

1. ساختمان های صنعتی: سیستم های محصور و پشتیبانی برای کارخانه های صنعتی سبک، انبارها، کارگاه ها و تأسیسات ذخیره سازی مواد خام.

2. زیرساخت‌های شهرداری: موانع ایمنی کنار جاده، چارچوب‌های بیلبورد در فضای باز، پیاده‌روهای کوچک پیاده‌روی، و پشتیبانی از خطوط خدمات شهری.

3. مهندسی M&E و HVAC: کانال کشی و تجهیزات تخصصی پشتیبانی/ آویز برای کارخانه های شیمیایی، نیروگاه ها و ساختمان های اداری.

4. سازه های مدنی ساده: کانکس ها، سایبان ها، کابین های پیش ساخته و سوله های ذخیره سازی روستایی ساده.

5. لجستیک و انبارداری: قفسه های ذخیره سازی سبک و چارچوب پلت فرم مرتب سازی محموله.

6. سایر لوازم جانبی: پایه ماشین آلات ساختمانی، شاسی ماشین آلات کشاورزی و سازه های فولادی کمکی کوچک برای شناورهای دریایی.

V. مزایای اصلی تامین کارخانه HAISHENG

عرضه مستقیم از سازنده منبع: انبارداری داخلی برای بخش‌های کانال فولادی سازه‌ای نورد گرم، نشانه‌گذاری‌های واسطه را حذف می‌کند و مزایای هزینه قابل‌توجهی را برای خرید پروژه در مقیاس بزرگ در خارج از کشور ارائه می‌دهد.

موجودی پایدار در تمام مشخصات: موجودی فراوان در طول سال از اندازه های فولادی کانال اصلی (شماره 5 تا 25a)؛ از محموله های دسته ای و پاسخ سریع به سفارشات پروژه فوری پشتیبانی می کند.

بازرسی جامع کیفیت و قابلیت ردیابی: هر دسته از بخش‌های کانال فولادی سازه‌ای نورد گرم همراه با گواهی‌های کارخانه اصلی و گزارش‌های تست خواص مکانیکی ارائه می‌شود. از بازرسی مجدد شخص ثالث برای مطابقت با استانداردهای پذیرش پروژه در خارج از کشور پشتیبانی می کند.

خدمات پردازش یک مرحله ای: پشتیبانی از برش با طول ثابت، پانچ، خمش، پیش ساخته جوش داده شده، و گالوانیزه گرم سفارشی. همچنین صادرات بسته بندی تیرهای H، تیرهای I، صفحات تعبیه شده و پیچ و مهره های با استحکام بالا را ارائه می دهد. بسته بندی استاندارد صادراتی: پالت چوبی ضد رطوبت و مقاوم در برابر زنگ زدگی یا بسته بندی فیلم. شامل گواهی انطباق و گواهینامه های مواد به دو زبان چینی و انگلیسی برای اطمینان از ترخیص راحت از گمرک و پذیرش در محل.

IV. پارامترهای کلیدی عملکرد محصول

4.1 خواص مکانیکی مواد پایه

نشانگرهای مکانیکی تکمیلی:

انرژی ضربه V-notch در دمای معمولی: Q235B ≥27J. Q355B ≥34J

مدول الاستیسیته E ≈ 2.06×105 مگاپاسکال

4.2 قانون علامت گذاری و اندازه های استاندارد

مشخصات علامت گذاری نماد: [ قالب: ارتفاع × عرض فلنج × ضخامت وب، به عنوان مثال. [10# = 100×48×5.3mm مدل‌های با ارتفاع یکسان به درجه‌های a/b/c، با فلنج‌های پهن‌تر و تارهای ضخیم‌تر برای ظرفیت باربری بالاتر تقسیم می‌شوند.

4.3 ویژگی های مکانیکی بخش (اندازه های معمولی)

[10# ممان اینرسی Ix ≈ 198 cm4 مدول مقطع Wx ≈ 39.7 cm³ شعاع چرخش ix ≈ 3.95 سانتی متر

[20a# ممان اینرسی Ix ≈ 1780 سانتی‌متر4 مدول مقطع Wx ≈ 178 سانتی‌متر مربع شعاع چرخش ix ≈ 7.86 سانتی‌متر مشخصه: مقاومت خمشی خوب در امتداد محور X قوی، سفتی جانبی ضعیف و مقاومت در برابر پیچش، در زیر تیرهای محوری Y ضعیف مناسب نیست. بار

4.4 تحمل ابعاد و شکل

طول ثابت استاندارد: 6 متر، 9 متر، 12 متر، برش سفارشی در دسترس است

تحمل ارتفاع h: ± 1.5 ~ 3.0mm (بسته به اندازه مدل متفاوت است)

تحمل ب عرض فلنج: ± 1.5 ~ 2.0 میلی متر

صافی: ≤2mm در هر متر، صافی کل ≤0.2٪ از طول کل

پیچ خوردگی: ≤1.5 میلی متر بر متر

4.5 ماشینکاری و عملکرد سطحی

شرایط تحویل: سطح سیاه نورد گرم با مقیاس اکسید

قابلیت ماشینکاری: برش، سوراخکاری، جوشکاری و خمش آسان برای ساخت در محل

گزینه های ضد خوردگی: زنگ زدایی + رنگ آمیزی پرایمر، گالوانیزه گرم، پاشش پلاستیک

4.6 دمای سرویس و محدودیت های بار

محدوده دمایی قابل اجرا: -20 ℃ ~ 80 ℃

مشخصه بار: سطح مقطع باز با سفتی جانبی کم و مقاومت پیچشی ضعیف. مناسب برای اعضای خمشی تک محوری با پشتیبانی ساده، ممنوع برای قاب های اصلی بلند، تیرهای اصلی با دهانه بلند و اجزای اصلی باربر باد

روش اتصال: پیچ و مهره یا جوش داده شده؛ مونتاژ پشت به پشت دو کاناله تا حد زیادی استحکام کلی را بهبود می بخشد

V. سوالات متداول:

س: آیا می توان از فولاد کانال به تنهایی به عنوان ستون عمودی باربر برای قاب های بلند استفاده کرد؟

پاسخ: توصیه نمی شود. مقاطع کانال فولادی سازه ای نورد گرم دارای سطح مقطع باز در یک طرف هستند که منجر به سفتی جانبی و مقاومت پیچشی ضعیف می شود. استفاده از آنها به تنهایی آنها را مستعد بی ثباتی و تغییر شکل می کند. تیرهای HW با فلنج پهن انتخاب ارجح برای ستون های اولیه در سازه های بلند هستند.

س: بهترین درمان ضد خوردگی برای فولاد کانال در پروژه های ساحلی در فضای باز چیست؟

A: گالوانیزه گرم کل واحد برای قرار گرفتن در معرض طولانی مدت در فضای باز یا محیط های ساحلی با اسپری نمک توصیه می شود. برای استفاده کوتاه مدت در محیط های داخلی در شرایط مرطوب، زدودن زنگ و به دنبال آن دو لایه پرایمر ضد زنگ کافی است.

س: چگونه می توانم بین فولادهای کانالی نوع 'a'، 'b' و 'c' با ارتفاع یکسان انتخاب کنم؟

A: نوع 'a' نازک ترین تار و فلنج را دارد که کمترین ظرفیت باربری را ارائه می دهد، در حالی که نوع 'c' بیشترین ضخامت را دارد. برای کاربردهای سنگین یا با دهانه طولانی، زیرگروه های ضخیم تر «b» یا «c» ترجیح داده می شوند.

س: اگر سختی یک تیر فولادی تک کانال کافی نباشد چه راه حل هایی وجود دارد؟

الف: تیرهای فولادی دو کاناله را می توان پشت به پشت با صفحات اتصالی که بین آنها قرار داده شده به هم وصل کرد تا یک بخش کامپوزیت جعبه شکل را تشکیل دهد. این به طور قابل توجهی سفتی جانبی و مقاومت پیچشی را افزایش می دهد.

س: آیا می توان فولاد کانال را در صورت لزوم به طول های خاصی برش داد؟

ج: بله. طول های استاندارد (6 متر، 9 متر یا 12 متر) را می توان بر اساس نقشه های شما به هر طولی برش داد و در صورت لزوم می توان انتهای برش را صاف کرد.

وزن نظری فولاد کانالی

واحد: کیلوگرم / متر، میلی متر
