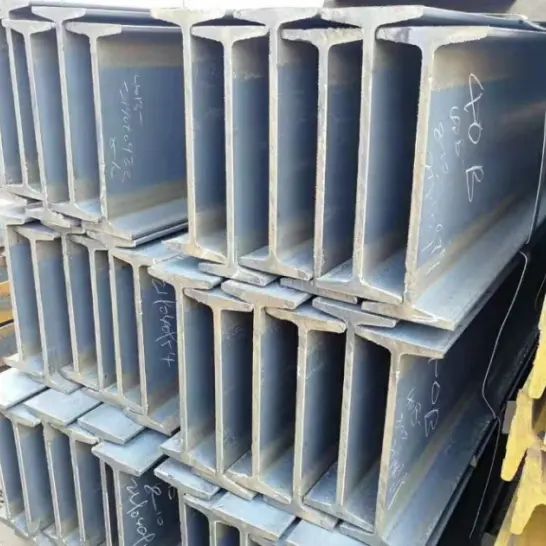

فولاد نورد گرم سازه I Beam

HAISHENG، سازنده قابل اعتماد فولاد سازه‌ای چین و تامین‌کننده یک مرحله‌ای، فولاد نورد گرم سازه I Beam را در هر GB/T 706 با گریدهای Q235B و Q355B تولید می‌کند. فلنج های داخلی مخروطی و ضخامت ناهموار، هزینه اقتصادی و پردازش آسان را ارائه می دهد. به طور گسترده برای تیرهای ثانویه سبک، سکوها، تکیه گاه ها و سازه های فولادی سبک وزن موقت استفاده می شود، این یک بخش نورد گرم معمولی برای ساختمان های کوچک و متوسط ​​است.

ویژگی های کلیدی محصول

I. مشخصات مقطعی و مکانیکی

1. سطوح فلنج داخلی شیب دار هستند، با ضخامت فلنج از داخل به بیرون کاهش می یابد. این منجر به توزیع ناهموار تنش در سراسر مقطع و سفتی جانبی نسبتا ضعیف می شود.

2. فولاد نورد گرم I Structural I به عنوان یک واحد منفرد و یکپارچه بدون اتصالات جوشی که منجر به تنش پسماند کم و پایداری ساختاری خوب می شود.

3. مقاومت خمشی مناسبی را ارائه می دهد، اما مقاومت متوسط ​​پیچشی و جابجایی جانبی را ارائه می دهد. نامناسب برای کاربردهای طولانی مدت، با بار زیاد یا بار سنگین.

II. ویژگی های اقتصادی و تدارکاتی

1. دسته بندی محصولات کلاسیک با طیف گسترده ای از مشخصات؛ به طور گسترده در انبار موجود است، تهیه آن آسان است و قیمت رقابتی دارد.

2. برای ظرفیت باربری یکسان، مصرف مواد بیشتر از تیرهای نورد گرم H است که آن را برای سازه های سبک مقرون به صرفه تر می کند.

III. ویژگی های ساخت و استفاده

1. شکل منظم پردازش ثانویه (برش، جوش، حفاری) را تسهیل می کند و روش های مختلف اتصال در محل را در خود جای می دهد.

2. وزن متوسط، بلند کردن و نصب را آسان می کند. ایده آل برای ساختمان های ساده و سازه های موقت.

3. ویژگی های نورد گرم "سیاه" مقیاس آسیاب پایان. می تواند در صورت نیاز برای سازگاری با محیط های داخلی و استاندارد خارج از خانه تحت پوشش ضد زنگ زدگی و پوشش ضد خوردگی قرار گیرد.

IV. مقایسه با تیرهای نورد گرم H

1. سفتی جانبی به طور قابل توجهی کمتر از پرتوهای H است. برای استفاده به عنوان ستون در ساختمان های بلند و یا به عنوان تیرهای اصلی برای دهانه های بلند نامناسب است.

2. راندمان مقطعی نسبتاً کم است و به مواد بیشتری در زیر بارهای سنگین نیاز دارد.

3. نسبت هزینه به عملکرد عالی. به طور گسترده در سازه های فولادی سبک و ساده استفاده می شود.

موارد استفاده و دامنه کاربرد

I. کاربردهای اولیه

1. تیرهای ثانویه کف/سقف و تیرهای تکیه گاه ساده: فولاد سازه ای نورد گرم I Beam برای تحمل بارهای سبک کف و سقف، معمولاً در سیستم های باربر دهانه کوچک تا متوسط ​​استفاده می شود.

2. تیرهای پلت فرم و راهرو: اجزای باربر اولیه و ثانویه برای کارخانه های صنعتی، سکوهای تجهیزات، راهروهای تعمیر و نگهداری، و پایه ها.

3. براکت ها و تکیه گاه ها: ساخت تکیه گاه های لوله، پایه های تجهیزات، مهاربندی دیوار، و قاب های پشتیبانی موقت.

4. روکش‌ها و قاب‌بندی دیوارها: روکش‌های سقفی برای ساختمان‌های صنعتی سبک، احتکار محل ساخت‌وساز، و چارچوب‌های محفظه ساده.

5. قاب‌ها، تیرها و ستون‌ها در مقیاس کوچک: تیرها و ستون‌ها برای قاب‌های فولادی سبک در سازه‌های کم ارتفاع و ساده مانند کارگاه‌ها، انبارها و کانکس‌ها.

6. اجزای ماشین آلات ساختمانی: پایه های تجهیزات بالابر، شاسی خودرو، حفاری موقت و غیره.

II. دامنه کاربرد

1. ساختمان های صنعتی: کارخانه های صنعتی سبک، انبارها، کارگاه ها و سیلوهای ذخیره سازی کوچک. در درجه اول برای قطعات باربر ثانویه استفاده می شود.

2. سازه های عمرانی موقت/ساده: تأسیسات موقت محل ساخت و ساز، اسکله های اتومبیل، سایبان ها، سوله های ذخیره سازی ساده، و ساختمان های مدولار/متحرک.

3. زیرساخت شهرداری: احتکار شهرداری، تکیه گاه نرده های حفاظ، تکیه گاه های عابر پیاده و پایه های کوچک.

4. پشتیبانی الکترومکانیکی: پشتیبانی از قفسه لوله برای نیروگاه ها و نیروگاه های شیمیایی، پایه های تجهیزات، و آویزهای لوله / تکیه گاه های HVAC.

5. تأسیسات مهندسی موقت: پایه های گودبرداری، پایه داربست و قاب های باربر موقت برای ساخت و ساز.

6. سایر زمینه ها: شاسی ماشین آلات کشاورزی، چارچوب برای تجهیزات حمل و نقل کوچک، و قفسه بندی انبار ساده.

پارامترهای کلیدی عملکرد

استانداردها: GB/T 706-2016، GB/T 700، GB/T 1591

I. مواد مشترک و خواص مکانیکی

II. تعیین بخش و جزئیات مشخصات

1. قالب تعیین: مدل + ارتفاع (به عنوان مثال، 10#، 12#، 14#، 16#، 20a#، 20b#). انواع فرعی (a، b، c) برای همان ارتفاع وجود دارد. ضخامت تار و فلنج به تدریج افزایش می یابد و در نتیجه ظرفیت باربری بیشتر می شود.

2. مشخصات بخش: سطح فلنج داخلی دارای شیب 1:6 است. فلنج در ریشه ضخیم تر و در لبه نازک تر است و در نتیجه توزیع تنش غیر یکنواخت در سراسر بخش ایجاد می شود.

III. مشخصات معمول (مدل + ابعاد بخش)

قالب: ارتفاع × عرض فلنج × ضخامت وب

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

· 16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0؛ 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. تحمل های ابعادی و شکلی

1. طول ثابت استاندارد: 6 متر، 9 متر، 12 متر. برش سفارشی موجود است.

2. صافی (Camber): ≤2mm در هر متر. کمبر کل ≤0.2٪ از طول کل.

3. پیچ و تاب و عمود بر وجه انتهایی مطابق با استانداردهای ملی است که دقت در هنگام نصب و اتصال را تضمین می کند.

V. سطح و ویژگی های پردازش

1. شرایط تحویل: نورد گرم با مقیاس آسیاب (پایان سیاه و سفید).

2. کارایی: مناسب برای برش، حفاری، جوشکاری و خم شدن. مناسب برای پردازش ثانویه

3. حفاظت از خوردگی: محافظت نشده در حالت خام. می تواند مورد زنگ زدایی، رنگ آمیزی یا گالوانیزه گرم قرار گیرد.

VI. پارامترهای زیست محیطی و ساختاری

1. دمای عملیاتی: -20 درجه سانتیگراد تا 80 درجه سانتیگراد.

2. ویژگی های ساختاری: مقاومت خمشی متوسط. مقاومت پیچشی نسبتا کم و سفتی جانبی؛ نامناسب برای دهانه های طولانی، مناطق با بار زیاد باد، یا نقش های باربر اولیه در سازه های بلند.

3. تناسب بار: اساساً برای تیرهای ساده و اجزای بار سبک استفاده می شود. از بارگذاری غیرعادی طولانی مدت اجتناب کنید.

جدول مشخصات فولاد تیرآهن سازه نورد گرم
