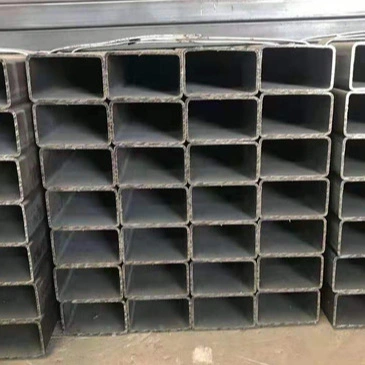

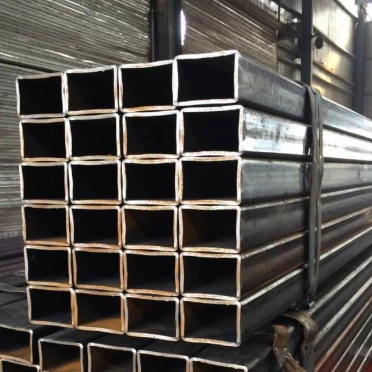

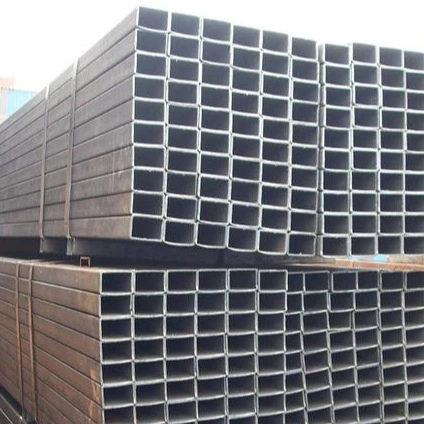

لوله های فولادی ساختاری توخالی مستطیلی

لوله‌های فولادی ساختاری توخالی مستطیلی به طور گسترده در کاربردهایی مانند تیرها و ستون‌های فولادی، قاب‌های دیوار پرده، چارچوب‌های محوطه، قفسه‌های تجهیزات، نرده‌های محافظ و ماشین‌آلات ساختمانی استفاده می‌شوند. آنها به طور موثر به عنوان اجزای اصلی باربر عمل می کنند و در عین حال برای اشکال مختلف معماری و سازه های محوطه نیز مناسب هستند.

ویژگی های محصول

I. خصوصیات سازه ای و مکانیکی

1. مقطع مستطیلی توخالی سختی بالایی در برابر خمش و جابجایی جانبی در هر دو جهت ایجاد می کند. در مقایسه با لوله‌های دایره‌ای یا شکل‌های استاندارد فولادی سازه‌ای، مقاومت بالایی در برابر پیچش و تغییر شکل جانبی ارائه می‌دهد و از پایداری کلی ساختاری قوی اطمینان می‌دهد.

2. شکل مقطع یکنواخت و سطوح صاف توزیع یکنواخت بار را تضمین می کند. لوله های منفرد می توانند بارهای عمودی و افقی قابل توجهی را تحمل کنند و اغلب مستقیماً به عنوان اعضای باربر اولیه عمل می کنند.

3. موجود در انواع جوش داده شده و بدون درز: لوله های مستطیل شکل جوش داده شده مقرون به صرفه بودن برای شرایط عملیاتی استاندارد را ارائه می دهند. لوله های مستطیلی بدون درز، فاقد درزهای جوش، استحکام، مقاومت فشاری و عملکرد خستگی عالی را ارائه می دهند و آنها را برای سناریوهای بارگذاری سنگین و چرخه ای ایده آل می کند.

II. مشخصات ظاهری و نصب

1. سطوح بیرونی صاف اتصال، همپوشانی و نصب هموار را تسهیل می کند. آنها به طور محکم در برابر ورق های فولادی با پوشش رنگی، پانل ها، و اجزای محفظه قرار می گیرند و از پایان تمیز و آب بندی لبه ها در طول ساخت و ساز اطمینان می دهند.

2. لبه های تیز و نمای یکنواخت عملکرد باربری را با جذابیت زیبایی شناسی ترکیب می کند و آنها را برای نماهای معماری، چارچوب های منظره و سایر پروژه های طراحی محور مناسب می کند.

3. برای یک ظرفیت باربری معین، آنها سبک تر از مقاطع فولادی جامد هستند و به طور موثر بار کلی ساختاری را کاهش می دهند و در هزینه های مواد صرفه جویی می کنند.

III. ویژگی های پردازش و اتصال

1. آنها را می توان برش داد، اریب کرد، خم کرد، سوراخ کرد و جوش داد. پردازش ثانویه ساده است و ساخت و ساز راحت در محل را تسهیل می کند.

2. روش های اتصال همه کاره - از جمله جوش، پیچ و مهره، و پرچ کردن - دارای طراحی اتصالات ساده و راندمان نصب بالا است.

3. طیف گسترده ای از مشخصات، پوشش همه چیز، از لوله های تزئینی کوچک تا لوله های باربر با بخش بزرگ، امکان انتخاب انعطاف پذیر را فراهم می کند.

IV. مقاومت در برابر خوردگی و ویژگی های عملکرد

1. عرضه شده در حالت "سیاه" (بدون پوشش). سازگار با درمان های مختلف ضد خوردگی مانند گالوانیزه گرم، گالوانیزه سرد، رنگ آمیزی و پوشش پودری که آنها را برای محیط های داخلی و خارجی (خشک یا مرطوب) مناسب می کند.

2. کارایی خوب سرد و گرم. خواص مکانیکی پایدار در محدوده دمای عملیاتی استاندارد

V. محدودیت های محصول

1. تمرکز استرس در گوشه ها رخ می دهد. این نواحی تحت ضربه شدید یا بارگذاری چرخه ای مکرر مستعد آسیب خستگی هستند.

2. مناسب بودن ضعیف برای انتقال سیال. به ندرت برای سیستم های لوله کشی استفاده می شود، زیرا آنها عمدتاً برای کاربردهای باربر سازه ای و چارچوب طراحی شده اند.

3. هزینه های تولید بالا برای لوله های مستطیلی بدون درز با مشخصات بزرگ و دیواره ضخیم منجر به قیمت های قابل توجهی بالاتر از نمونه های جوش داده شده می شود.

موارد استفاده و دامنه کاربرد

I. کاربردهای اولیه

1. اجزای ساختاری کلیدی

برای قاب های کارخانه، قاب های پورتال، تیرها و ستون های جعبه ای، ستون های عمودی، خرپاها و تکیه گاه های کف استفاده می شود. یک ماده باربر هسته در ساخت و ساز فولادی.

2. ساختن پاکت ها و دیوارهای پرده

قاب دیوارهای خارجی (دور/گل میخ)، قاب نورگیر، قاب درها و پنجره‌ها، روکش‌های سقف و قاب‌بندی لبه‌ای. به طور یکپارچه با ورق های فولادی پروفیلی و سایر مواد پانل ادغام می شود.

3. محفظه ها و تأسیسات حفاظتی

حصار محیطی کارخانه، نرده های محافظ جاده، نرده های راه پله، نرده های بالکن، قاب های احتکار سایت، و پایه های توری ایمنی.

4. قاب تجهیزات و ماشین آلات

پایه ماشین آلات، قفسه تجهیزات، قاب میز کار، قفسه انبار، قاب کانتینر و چارچوب شاسی خودرو.

5. تاسیسات مهندسی و موقت

خرپاهای صحنه، چارچوب های گلخانه، احتکار موقت محل ساخت و ساز، سازه های نگهدارنده / پشتیبانی، و چارچوب های ساختمان مدولار.

6. سازه های تزئینی و معماری

سازه های منظر، ویژگی های معماری در فضای باز، قاب های تزئینی داخلی، و چارچوب های کابینت/غرفه نمایش. قابلیت تحمل بار را با جذابیت زیبایی ترکیب می کند.

II. دامنه کاربرد لوله های فولادی ساختاری مستطیلی توخالی

1. مهندسی سازه های فولادی: تیرها، ستون ها و سیستم های مهاربندی برای کارخانه های صنعتی، انبارها، استادیوم ها و ساختمان های پیش ساخته.

2. تزئینات معماری: دیوارهای پرده ساختمان، درها و پنجره ها، ویژگی های معماری داخلی/خارجی، و غرفه های نمایشگاهی.

3. شهرداری و حمل و نقل: نرده های حفاظ جاده، انبارهای ساختمانی شهرداری، آلاچیق های منظره، و چارچوب های سرپناه اتوبوس.

4. ساخت ماشین آلات: چارچوب برای تجهیزات همه منظوره، ماشین آلات ساختمانی، ماشین آلات کشاورزی و تجهیزات لجستیک.

5. انبارداری و لجستیک: قفسه های سنگین، سکوهای ذخیره سازی و سازه های کمکی کانتینر.

6. کشاورزی، جنگلداری و باغبانی: گلخانه ها، چارچوب های پناهگاه دام و حصار کشاورزی.

راهنمای انتخاب

· لوله های مستطیلی جوش داده شده: نوع محصول اصلی با کارایی بالا. به طور گسترده برای کاربردهای استاندارد مانند باربری عمومی، پاکت های ساختمانی، دکوراسیون و نرده های محافظ استفاده می شود.

· لوله های مستطیلی بدون درز: استحکام برتر، مقاومت در برابر خستگی و ظرفیت تحمل فشار. در درجه اول برای کاربردهای سنگین، بارگذاری چرخه ای، قاب ماشین آلات با مشخصات بالا و اجزای مهندسی سنگین استفاده می شود.

پارامترهای کلیدی عملکرد

استانداردهای اجرایی: GB/T 6728-2017 "مقاطع ساختاری توخالی با شکل سرد"؛ GB/T 3094-2012 "لوله های فولادی مربعی و مستطیلی بدون درز سرد کشیده"

I. مواد مشترک و خواص مکانیکی

پارامترهای عمومی اضافی:

· مدول الاستیسیته: 2.06 × 10⁵MPa

· چگالی: 7.85 گرم بر سانتی متر³

· دمای عملیاتی استاندارد: -20 تا 200 درجه سانتیگراد

II. مشخصات و سیستم ابعاد

1. روش تعیین

ابعاد خارجی: طول × عرض × ضخامت دیوار (واحد: میلی متر); مثال: 100×50×3.0

2. دسته بندی اندازه اصلی

· کوچک (دکوراسیون / محوطه / حفاظ): 20×10، 30×20، 40×20، 50×30; ضخامت دیوار: 1.2-2.5 میلی متر

· متوسط ​​(کیل / پرلین / تیرها و ستون های استاندارد): 60×40، 80×40، 80×60، 100×50؛ ضخامت دیوار: 2.0-5.0 میلی متر

· بزرگ (ستون ها و تیرهای اولیه / خرپاهای سنگین): 120×80، 150×100، 200×100، 250×150؛ ضخامت دیوار: 4.0-12.0 میلی متر

3. طول و تحمل

· طول استاندارد: 6 متر، 9 متر، 12 متر. طول های سفارشی موجود است

· تحمل ابعاد خارجی: ± 0.8٪

· تحمل ضخامت دیوار: لوله جوش داده شده استاندارد ± 10٪. لوله بدون درز ± 7.5%

4. فرمول محاسبه وزن نظری

W (kg/m) = 0.00785 × [(B + H) × 2 - 4t] × t (B = ضلع بلند، H = ضلع کوتاه، t = ضخامت دیواره)

III. خواص مکانیکی سازه

1. مقاطع مستطیلی لوله های فولادی ساختاری توخالی مستطیلی، سختی خمشی دو طرفه بالایی (در امتداد محورهای قوی و ضعیف) و پایداری جانبی و مقاومت پیچشی برتر در مقایسه با پروفیل های منفرد مانند لوله های دایره ای یا تیرهای H ارائه می دهند که منجر به پایداری کلی ساختاری قوی می شود.

2. ویژگی های پردازش

· تست خمش: قابلیت خمش سرد 90 درجه در دمای اتاق بدون ترک خوردگی یا لایه برداری در خم.

· تست صاف کردن: در برابر فشار تا ابعاد مشخص بدون ترک دیوار مقاومت می کند.

1. ویژگی های استرس: غلظت اندکی تنش در گوشه ها رخ می دهد. برای کاربردهایی که شامل بارهای ضربه متناوب فرکانس بالا هستند مناسب نیست.

IV. طبقه بندی محصول و تفاوت های عملکرد

V. تصفیه سطح و حفاظت در برابر خوردگی

1. وضعیت استاندارد: روکش سیاه (سطح اکسید نورد گرم).

2. روش های رایج حفاظت در برابر خوردگی: گالوانیزه گرم، گالوانیزه سرد، پوشش پودری الکترواستاتیک، رنگ آمیزی ضد خوردگی، و پوشش فلوروکربن.

3. مرجع گالوانیزه گرم: میانگین ضخامت پوشش روی ≥85 میکرومتر. دوام در فضای باز بیش از 15 سال است.

VI. روش های اتصال

· اولیه: جوشکاری اریب، جوشکاری با نفوذ کامل (پایه برای ساخت و ساز).

· ثانویه: اتصالات پیچ و مهره ای با استحکام بالا، پیچ های خودکار، پرچ.

· سازگار با مجموعه های ساختاری فولادی مختلف، از جمله ورق های فولادی رنگی، تیرهای H و فولاد زاویه.

VII. برنامه های کاربردی مناسب و ممنوع

مناسب است

تیرها و ستون‌های کارخانه‌های صنعتی، قاب‌بندی دیوارهای پرده‌ای، چارچوب‌های محفظه، نرده‌ها و حفاظ‌ها، قفسه‌بندی انبار، قاب تجهیزات، سازه‌های منظر و سازه‌های فولادی پیش‌ساخته.

مناسب نیست

انتقال سیال پرفشار، لوله کشی با دمای بالا/فشار بالا، و ساختارهای اصلی تجهیزات سنگین در معرض ضربه شدید یا خستگی با فرکانس بالا.
