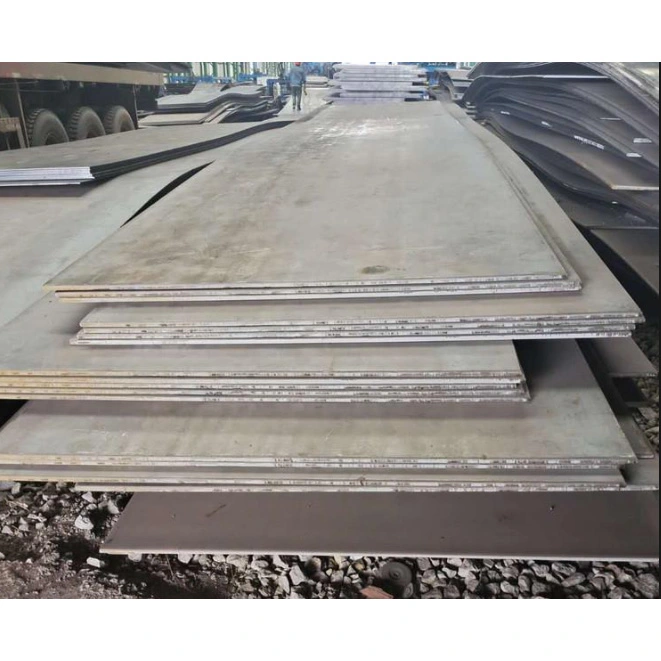

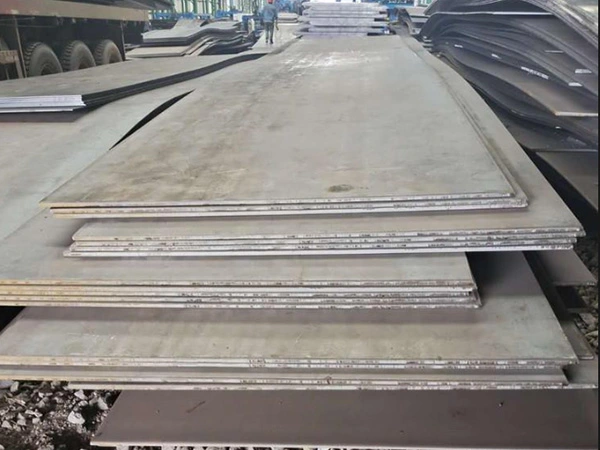

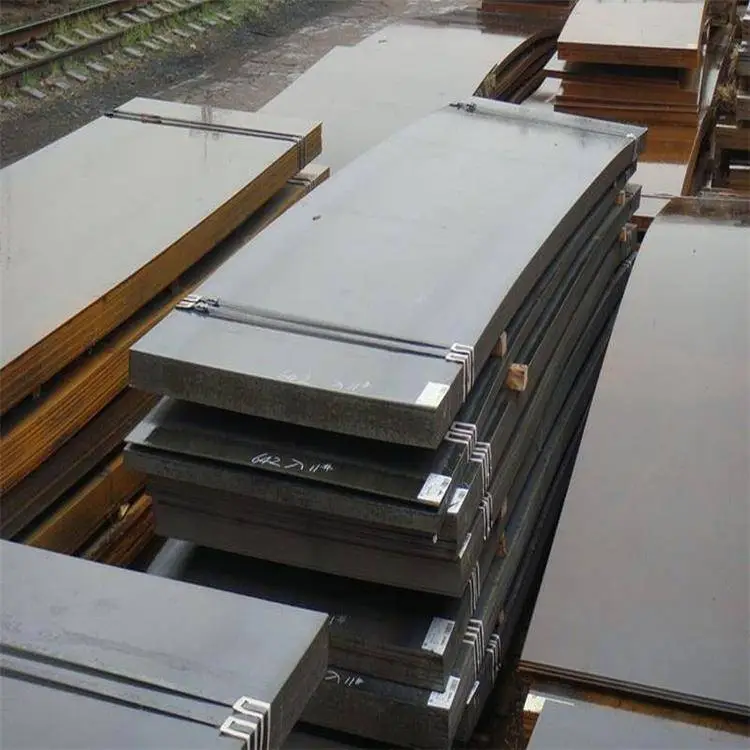

صفحات فولادی سازه ای نورد گرم

صفحات فولادی سازه ای نورد گرم مواد اولیه اساسی برای ساخت سازه های فولادی، ماشین آلات سنگین، جاده های شهری و پل ها هستند. مطابق با استانداردهای ملی GB/T 700-2006 و GB/T 1591-2018 تولید شده و به صفحات نورد گرم، صفحات نورد سرد، صفحات با ضخامت متوسط ​​و صفحات شطرنجی ضد لغزش طبقه بندی می شوند. ورق های فولادی ساختاری یکپارچه با خواص مکانیکی متعادل و عملکرد عالی در جوشکاری، خمش سرد و پانچ کردن، انتقال نیروی پیوسته را بدون شکاف اتصال ارائه می دهند، ایده آل برای زیرلایه های باربر با مساحت بزرگ و صفحات اتصال دهنده.

HAISHENG طیف کاملی از مشخصات ضخامت صفحات فولادی سازه‌ای نورد گرم، برش قابل تنظیم برای قطعات با شکل خاص و صفحات تعبیه‌شده، گزارش‌های کامل تست مکانیکی مواد، و پردازش ضد خوردگی مانند رنگ‌آمیزی و گالوانیزه گرم را برای برآورده کردن نیازهای خرید فولاد فله‌ای و سازه‌های فولادی پروژه‌های شهری، فراهم می‌کند.

1. استانداردهای تولید قابل اجرا

GB/T 700-2006 کربن ساختاری فولاد

GB/T 1591-2018 فولاد سازه ای کم آلیاژی با استحکام بالا

پذیرش ابعاد و شکل GB/T 3274 برای صفحات ضخیم ساختاری کربنی

2. ویژگی های اصلی محصول

2.1 مشخصات مواد و مکانیکی

سری مواد کربن بالغ و کم آلیاژ با گریدهای اصلی Q235B و Q355B به استحکام متعادل، انعطاف پذیری و چقرمگی، خواص مکانیکی پایدار در دمای اتاق، قادر به تحمل بارهای ساکن، بارهای دینامیکی و تفاوت های دمایی خاص دست می یابند.

صفحات یکپارچه نورد شده دارای بافت داخلی یکنواخت و انتقال نیرو مستمر، با مقاومت فوق العاده در فشار، خمش و تاشو برای بسترهای باربر و محفظه با مساحت بزرگ هستند.

گریدهای فولادی متنوع از استحکام معمولی تا استحکام بالا برای انتخاب، مطابق با سطوح مختلف بار از جمله محفظه های سبک، قطعات باربر سنگین و تجهیزات تحمل کننده فشار.

2.2 تفاوت طبقه بندی و فرآیند

صفحات نورد گرم: چقرمگی خوب، محدوده ضخامت گسترده، هزینه کم، مقاومت در برابر دمای بالا و عملکرد عالی جوشکاری در محل به عنوان ماده مهندسی اولیه. با مقیاس اکسیدی و دقت ابعادی متوسط ​​پوشیده شده است.

صفحات نورد سرد: سطح صاف، تحمل ابعادی محکم، صافی بالا و عملکرد خمشی عالی برای ماشینکاری دقیق، مهر زنی و اجزای تزئینی. ضخامت نازک و مقاومت ضعیف تر در دمای بالا نسبت به صفحات نورد گرم.

انواع عملکردی مشتق: صفحات شطرنجی ضد لغزش و مقاوم در برابر سایش برای راهروها و سکوها هستند. صفحات با ضخامت متوسط ​​اجزای بزرگ با بار سنگین را هدف قرار می دهند. صفحات برش خورده و صفحات سیم پیچ اصلی از برش انعطاف پذیر با استفاده از مواد بالا پشتیبانی می کنند.

2.3 مزایای ماشینکاری و مونتاژ

عملکرد ماشینکاری جامع پشتیبانی از برش، خمش، پانچ، نورد، جوش، پرداخت و پوشش، سازگار با تمام فرآیندهای ساخت سازه فولادی است.

صفحات مسطح اتصال آسان، لپ و ساخت اتصال لب به لب را امکان پذیر می کنند و به طور یکپارچه با بخش فولادی، لوله ها و اتصال دهنده ها برای اتصالات پیچیده مطابقت دارند.

اندازه‌های انعطاف‌پذیر اجازه می‌دهند که صفحات کامل به قطعات خاص، صفحات کوچک و قطعات تعبیه‌شده با جهانی بودن قوی بریده شوند.

2.4 سازگاری با محیط

فولاد پایه دارای مقاومت آب و هوایی مناسب است. پس از زنگ زدایی، رنگ آمیزی یا عملیات ضد خوردگی گالوانیزه گرم، می توان آن را در داخل، خارج از منزل و محیط های مرطوب برای خدمات طولانی مدت اعمال کرد.

محدوده دمای قابل اجرا گسترده: صفحات فولادی کربن معمولی به طور معمول بین -20 ℃ تا 350 ℃ کار می کنند. گریدهای فولادی ویژه شرایط کاری با دمای پایین یا بالا را برآورده می کنند.

2.5 مزایا و محدودیت های هزینه

تامین مواد اولیه کافی، مشخصات کامل و تولید انبوه هزینه واحد را کاهش می دهد و عملکرد هزینه جامع بالا را به عنوان اساسی ترین فولاد عمومی برای سازه های فولادی به ارمغان می آورد.

صفحات نازک مقاومت ضعیفی در برابر ضربه موضعی و فرورفتگی نشان می دهند. صفحات بسیار ضخیم وزن زیادی را حمل می کنند و بار کلی ساختار را افزایش می دهند.

صفحات لخت تحت شرایط در معرض زنگ زدگی هستند و باید دارای عملیات ضد خوردگی باشند. کنترل دقیق پارامتر برای خمش سرد و مهر زنی صفحات با استحکام بالا برای جلوگیری از ترک خوردن مورد نیاز است.

3. دامنه کاربرد صفحات فولادی سازه ای نورد گرم

3.1 برنامه های اصلی

مهندسی سازه های فولادی ساختمان: صفحات پایه کف، پانل های سقف، پانل های دیواری و دال های پلت فرم. سفت کننده ها، صفحات جداکننده، صفحات سر، صفحات اتصال و صفحات فولادی تعبیه شده برای ستون ها و تیرهای فولادی، مواد هسته برای اتصالات باربر اصلی و اتصالات.

ساخت تجهیزات و ماشین آلات: پوسته تجهیزات، پایه ها، قاب ها، حفاظ ها، سیلوها، صفحات پشتی قالب و آسترهای مقاوم در برابر سایش برای ماشین آلات ساختمانی.

سکوهای محفظه و روسازی: صفحات شطرنجی برای راهروهای کارگاهی، آج پله ها و پوشش های ترانشه. صفحات معمولی برای محفظه های کارخانه و بافل های پارتیشن.

مخازن تحت فشار و لوازم جانبی لوله: مخازن ذخیره اتمسفر، مخازن آب، سر لوله، تکیه گاه لوله و صفحات تقویت کننده سیلندر برای اجزای باربر غیر فشار بالا.

مهندسی شهری و پل: صفحات پشتی کمکی پل، تابلوهای نگهبان جاده، حصارهای شهرداری، صفحات پایه روکش منهول، تابلوهای روکش رودخانه و اجزای تاسیسات ترافیکی.

سخت‌افزار و پردازش غیر استاندارد: قطعات بسته‌کننده لبه‌ای با شکل خاص، صفحات توقف آب، صفحات تقویت‌کننده و اسلب‌های پشتیبانی موقت برای قطعات یدکی مختلف غیر استاندارد.

3.2 تطبیق موارد استفاده بر اساس دسته محصول

صفحات نورد گرم با ضخامت متوسط: صفحات عمدتاً ضخیم برای قطعات فولادی سنگین، پایه‌های تجهیزات، پل‌ها، مخازن ذخیره‌سازی و پانل‌های باربر بزرگ.

صفحات برش نورد گرم: ضخامت نازک و متوسط ​​منظم با عملکرد هزینه بالا، به طور گسترده برای تیرها، ستون ها و محوطه های کارخانه با بیشترین مصرف مهندسی استفاده می شود.

صفحات نازک نورد سرد: سطح صاف با دقت بالا برای مهر زنی دقیق، پانل های تزئینی، کابینت های الکتریکی و پوسته های بیرونی سبک.

صفحات فولادی شطرنجی: عملکرد فوق العاده ضد لغزش مخصوص سکوهای عابر پیاده، آج پله ها و تخته کف وسایل نقلیه.

3.3 نکات ساده انتخاب

اولویت بندی صفحات نورد گرم برای تحمل بار، جوشکاری و شرایط کاری در فضای باز.

صفحات نورد سرد را برای الزامات ظاهری، مهر زنی دقیق و سناریوهای دکوراسیون داخلی انتخاب کنید.

پلاک شطرنجی را برای معابر عابر پیاده و مناطق ضد لغزش در نظر بگیرید.

4. پارامترهای عملکرد محدوده کامل

4.1 درجه های اصلی و ویژگی های مکانیکی دمای اتاق

4.2 ثابت های فیزیکی عمومی

چگالی: 7.85 گرم بر سانتی‌متر مربع

مدول الاستیسیته: 2.06×105 مگاپاسکال

نسبت پواسون: 0.3

رسانایی حرارتی: 45 W/(m·K)

4.3 طبقه بندی ضخامت و ابعاد استاندارد

طبقه بندی ضخامت صنعت

صفحه نازک: 0.5 تا 3.0 میلی متر (نورد سرد / نورد گرم)

صفحه متوسط: 3.0 تا 14.0 میلی متر

صفحه ضخیم: 14.0 تا 60.0 میلی متر

صفحه بسیار ضخیم: 60 میلی متر (سازه های فولادی سنگین، پایه تجهیزات)

اندازه های ثابت استاندارد

عرض های رایج: 1000 میلی متر، 1220 میلی متر، 1500 میلی متر، 1800 میلی متر، 2000 میلی متر

طول های معمول: 2000 میلی متر، 2440 میلی متر، 6000 میلی متر، 12000 میلی متر

تحمل: ضخامت ± 0.3 ± 10٪. طول و عرض ± 5 میلی متر

دسته های اصلی و محدوده ضخامت

صفحه برش نورد گرم: 2.0 ~ 12 میلی متر، بیشترین مصرف در پروژه های ساختمانی

صفحه اصلی نورد گرم: 12 تا 60 میلی متر، برای بارهای سنگین، پل ها، مخازن ذخیره سازی

ورق فولادی نورد سرد: 0.5 تا 3.0 میلی متر، سطح صاف با دقت بالا

ورق فولادی شطرنجی: 3.0 ~ 8.0 میلی متر (الگوی ضد لغزش عدسی / الماس)

4.4 عملکرد ماشینکاری

خاصیت خمش سرد: Q235 و Q355 از خمش سرد 180 درجه با قطر سنبه ≤ 2 برابر ضخامت صفحه، بدون ترک یا لایه لایه شدن در موقعیت های خمشی پشتیبانی می کنند.

خاصیت جوشکاری: معادل کربن کم جوش پذیری عالی را به ارمغان می آورد که با جوشکاری قوس دستی و جوشکاری محافظ گاز بدون پیش گرمایش پیچیده سازگار است.

مهر زنی و خمش: ورق های نورد سرد عملکرد مهر زنی بهینه را ارائه می دهند. خم شدن با زاویه بزرگ برای صفحات ضخیم توصیه نمی شود.

دمای سرویس: صفحات فولاد کربنی عمومی از -20 ℃ تا 350 ℃ متغیر است. نمرات Q355D/E برای پروژه های با دمای پایین با حداقل مقاومت در برابر دمای فوق العاده پایین.

4.5 پارامترهای مکانیکی بخش مرجع

مدول بخش خمشی با ضخامت صفحه به طور تصاعدی افزایش می یابد

استحکام برشی برابر با 0.5 تا 0.6 برابر استحکام تسلیم است

صفحات نازک مستعد ناپایداری موضعی تحت فشار هستند در حالی که صفحات ضخیم مقاومت فشاری پایدار را حفظ می کنند

4.6 کیفیت سطح و درمان ضد خوردگی

وضعیت سطح تحویل: نورد گرم با مقیاس اکسید، سطح نورد سرد صاف، ترشی، شات بلاست، سندبلاست

محلول های ضد خوردگی

پرایمر رنگ / اپوکسی: برای محیط های داخلی معمولی

گالوانیزه گرم: ضخامت پوشش روی 60 ~ 120μm برای خدمات طولانی مدت در فضای باز

شات بلاست + پوشش ضد زنگ: فرآیند استاندارد برای پروژه های سازه های فولادی

استاندارد پذیرش سطح: بدون ترک، چین، اسکار، لایه برداری و زنگ زدگی شدید.

4.7 راهنمای انتخاب برنامه

✅ سناریوهای مناسب سخت‌کننده‌های تیر و ستون فولادی، صفحات جداکننده، صفحات فولادی تعبیه‌شده، صفحات پایه کف، پایه‌های تجهیزات، دال‌های سکو، آج پله‌ها، تخته‌های محوطه، صفحات کمکی پل، مخازن ذخیره جو، قاب‌های مکانیکی.

❌ سناریوهای نامناسب دیوارهای داخلی مخازن فشار قوی، خطوط لوله با دمای بالا و فشار بالا، محیط های خورنده شدید (فولاد مخزن مخصوص یا فولاد ضد زنگ مورد نیاز است).

قوانین انتخاب سریع

کارخانه های معمولی، محفظه ها و اتصالات کوچک: صفحه نورد گرم Q235B

تیرهای بار سنگین و صفحات ضخیم، پل ها: صفحه متوسط ​​و ضخیم Q355B

تزئینات ظاهری و مهر زنی، پوسته های کابینت: صفحه نازک نورد سرد

راهروها، سکوهای عملیاتی و پله ها: صفحه شطرنجی ضد لغزش

5. جداول مشخصات معمول صفحات فولادی سازه ای نورد گرم

5.1 ورق فولادی معمولی نورد گرم (صفحه برش / صفحه اصلی، Q235B/Q355B)

اندازه استاندارد عرض × طول: 1500×6000، 1800×6000، 2000×6000، 1500×12000، 1800×12000، 2000×12000

صفحه نازک 2.0 ~ 3.0 میلی متر (محفظه، برش لبه، اتصال صفحه نازک)

صفحه متوسط ​​4.0 ~ 10 میلی متر (بزرگترین مصرف مهندسی، سفت کننده ها و صفحات تعبیه شده)

صفحه ضخیم 12 ~ 60 میلی متر (سازه های فولادی سنگین، پل ها، پایه های تجهیزات)

5.2 ورق فولادی نورد سرد (0.5 تا 3.0 میلی متر، سطح صاف با دقت بالا)

اندازه ورق استاندارد: 1000×2000، 1220×2440، 1500×3000 ضخامت متداول: 0.5، 0.8، 1.0، 1.2، 1.5، 2.0، 2.5، 3.0 میلی متر استفاده از هسته: قطعات ظروف سخت افزاری، پوسته های کابینت سبک، قطعات ظروف سخت افزاری، 0.5، 0.8، 0.8 پوشش بیرونی ویژگی: دقت ابعادی بالا، سطح بدون اکسید، برای شرایط کاری با دمای بالا و بار سنگین مناسب نیست.

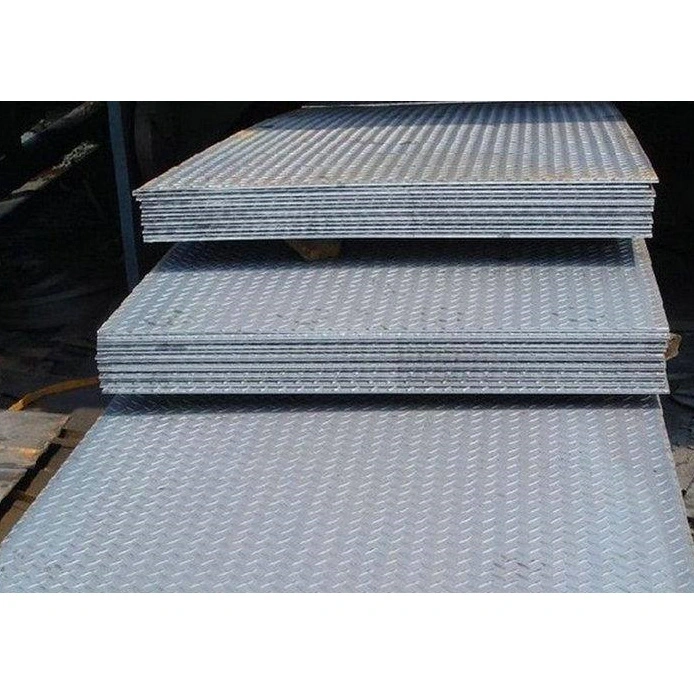

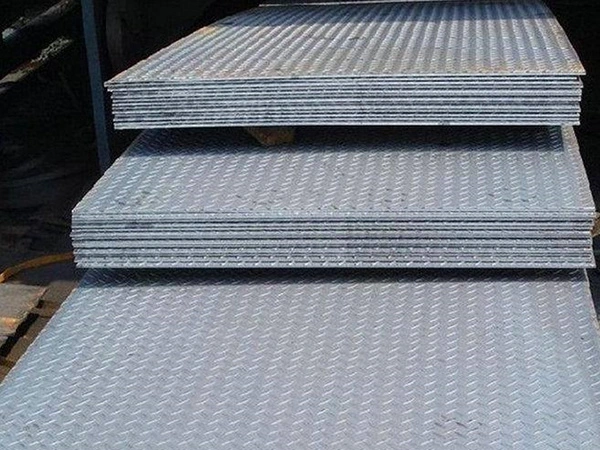

5.3 صفحه فولادی ضد لغزش شطرنجی (الگوی عدسی / الماسی، اختصاص داده شده برای سکوهای فولادی)

اندازه استاندارد: 1500×6000، 1800×6000 ضخامت صفحه پایه: 3.0، 4.0، 5.0، 6.0، 8.0 میلی متر

3.0/4.0 میلی متر: پیاده روهای کارگاهی، سکوهای ساده، آج پله ها

5.0/6.0/8.0mm: سکوهای سنگین، صفحات کف کامیون، گذرگاه های صنعتی

5.4 قوانین انتخاب اندازه و مواد

عرض ترجیحی: 1500 میلی متر (متداول ترین، ضایعات کم برش)، 1800 میلی متر، 2000 میلی متر

طول ترجیحی: 6000 میلی متر (ساخت و ساز عمومی)، 12000 میلی متر (قطعات طولانی استفاده از صفحه کامل)

استاندارد انتخاب مواد

کارخانه معمولی، محفظه، قطعات تعبیه شده، صفحات اتصال: Q235B

تیرهای بار سنگین، صفحات ضخیم، پل ها، سازه های فولادی بزرگ: Q355B

تمایز بین صفحه برش و صفحه اصلی

صفحه برش: 2-12 میلی متر، کم هزینه، صافی متوسط، اولین انتخاب برای سازه های فولادی مدنی و معمولی

صفحه اصلی: ضخامت بالای 12 میلی متر، ساختار داخلی یکنواخت، عملکرد مکانیکی پایدار، اجباری برای بارهای سنگین و پروژه های پل

5.5 فرمول محاسبه وزن عمومی

وزن در هر متر مربع (کیلوگرم/㎡) = ضخامت (میلی متر) × 7.85

وزن کل صفحه تک = طول (متر) × عرض (متر) × ضخامت (میلی متر) × 7.85

6. مزایای عرضه کارخانه HAISHENG

عرضه مستقیم از انبار اصلی کارخانه: کارگاه برش بشقاب شخصی با مشخصات کامل صفحات نورد گرم، نورد سرد و شطرنجی با ضخامت متوسط ​​موجود در انبار، بدون علامت گذاری واسطه، مزیت هزینه آشکار برای پروژه های بزرگ مهندسی خارج از کشور.

تحویل سریع پایدار: صفحات ضخامت و عرض منظم به طور کامل در تمام طول سال ذخیره می‌شوند، از تحویل دسته‌ای و برش فوری صفحات و سفت‌کننده‌های تعبیه‌شده با شکل خاص برای برآوردن برنامه‌های ساخت و ساز سخت پشتیبانی می‌کنند.

قابلیت ردیابی بازرسی کیفیت کامل فرآیند: بازرسی مجدد مکانیکی مواد اولیه قبل از انبارداری، نمونه برداری در طول نورد و بازرسی کامل بصری اندازه و ظاهر نهایی. هر دسته با گواهینامه کامل مواد، گزارش‌های تست کشش و ضربه پیوست شده است، که از بازرسی نمونه‌گیری در محل شخص ثالث برای پذیرش نرم پروژه در خارج از کشور پشتیبانی می‌کند.

خدمات پردازش پشتیبانی یک مرحله ای: برش CNC، خم شدن، پانچ کردن، برش شیار و گالوانیزه گرم پیش ساخته ضد خوردگی موجود، مطابق با تیرهای H، تیرهای I، کانال ها و پیچ و مهره های با استحکام بالا برای بسته بندی صادراتی یکپارچه.

بسته بندی استاندارد صادراتی: صفحات فولادی پوشیده شده با فیلم و بسته بندی شده توسط نوارهای فولادی، تقویت شده توسط پالت های چوبی برای جلوگیری از رطوبت و زنگ زدگی، گواهینامه های کامل چینی و انگلیسی و گزارش مواد برای ترخیص کالا از گمرک و پذیرش سایت.

7. سوالات متداول

س: آیا صفحات Q235B یا Q355B را برای محوطه های داخلی کارخانه انتخاب کنیم؟

A: مقرون به صرفه Q235B برای محفظه های سبک و قطعات کوچک تعبیه شده. صفحات با ضخامت متوسط ​​Q355B با مقاومت بالا برای صفحات انتهایی تیرهای سنگین، پایه های تجهیزات و قطعات باربر پل.

س: کدام عملیات ضد خوردگی عمر طولانی تری را برای صفحات مورد استفاده در پروژه های فضای باز ساحلی ارائه می دهد؟

A: گالوانیزه کامل صفحه برای محیط های نمک پاشی طولانی مدت در فضای باز اولویت دارد. سندبلاست به علاوه دو لایه پرایمر ضد زنگ اپوکسی برای شرایط مرطوب کوتاه مدت داخلی.

س: چگونه صفحات برش خورده و صفحات اصلی را تشخیص دهیم، کدام یک را برای پروژه های سنگین انتخاب کنیم؟

A: صفحات نازک و متوسط ​​2 تا 12 میلی متر صفحات بریده شده با قیمت پایین تر هستند. صفحات بیش از 12 میلی متر، صفحات اصلی نورد شده با ساختار متالوگرافی داخلی یکنواخت و عملکرد پایدار، برای پل ها و پایه های تجهیزات سنگین اجباری هستند.

س: آیا ضخامت طرح شطرنجی برجسته به عنوان ضخامت محاسبات باربر محاسبه می شود؟

A: فقط ضخامت صفحه پایه برای محاسبه طراحی ساختاری پذیرفته شده است، برآمدگی های ضد لغزش از ضخامت تحمل نیرو مستثنی هستند، صفحات را بر اساس ضخامت پایه با توجه به نیاز بار انتخاب کنید.

س: آیا می توان از صفحات نورد سرد برای پایه های باربر تجهیزات استفاده کرد؟

پاسخ: توصیه نمی شود. صفحات نورد سرد دارای ضخامت نازک و مقاومت ضعیف در دمای بالا هستند. صفحات گرم نورد شده با ضخامت متوسط ​​به طور یکنواخت برای پایه های بار سنگین و قطعات جوش داده شده استفاده می شود.
