چگونه یک ستون لوله فولادی توخالی دایره ای می تواند عملکرد سازه و کارایی ساخت و ساز را بهبود بخشد

HAISHENGمهندسی ارائه می کندستون لوله فولادی توخالی دایره ایراه حل هایی برای ساختمان های فولادی، تاسیسات صنعتی، استادیوم ها، گذرگاه ها، پل ها، سایبان ها و سازه های پیش ساخته. این ستون‌ها که از فولاد سازه‌ای Q235B یا Q355B ساخته شده‌اند، پروفیل باربر دایره‌ای را با اتصال انعطاف‌پذیر و گزینه‌های محافظ در برابر خوردگی برای کاربردهای سازه‌ای سخت ترکیب می‌کنند.

ستون لوله فولادی توخالی دایره ای یک عضو ساختاری عمودی است که برای انتقال بارها از یک روبنا به فونداسیون آن طراحی شده است. بخش دایره ای توخالی آن توزیع بار متعادل، عملکرد فشرده سازی محوری قوی، مقاومت پیچشی و مقاومت نسبتاً کم باد را فراهم می کند. بسته به نیاز پروژه، ستون ها را می توان از لوله های فولادی بدون درز یا جوش داده شده تولید کرد و با صفحات پایه، سخت کننده ها، صفحات اتصال، فلنج ها، لوازم جانبی بالابر و پوشش های محافظ سفارشی کرد. این مقاله ساختار، مشخصات کلیدی، فرآیند تولید، مزایا، کاربردها و ملاحظات انتخاب را توضیح می‌دهد.

فهرست مطالب

1. ستون لوله فولادی توخالی دایره ای چیست؟
2. چگونه یک ستون لوله فولادی توخالی دایره ای پیکربندی می شود؟
3. مزایای اصلی سازه چیست؟
4. خریداران چه مشخصاتی را باید ارزیابی کنند؟
5. ستون های لوله های فولادی توخالی دایره ای چگونه ساخته می شوند؟
6. ستون های لوله فولادی دایره ای توخالی در کجا استفاده می شود؟
7. چگونه با سایر ستون های فولادی مقایسه می شود؟
8. خریداران چگونه باید ستون مناسب را انتخاب کنند؟
9. سوالات متداول
10. چرا با یک تولید کننده حرفه ای کار کنید؟

ستون لوله فولادی توخالی دایره ای چیست؟

ستون لوله فولادی توخالی دایره ای یک جزء ساختاری باربر عمودی است که دارای یک مقطع استوانه ای توخالی است. معمولاً از فولاد ساختاری کربنی یا فولاد کم آلیاژ تولید می شود و می تواند به عنوان لوله بدون درز یا لوله نورد شده و جوش داده شده تولید شود.

بر خلاف یک ستون فولادی جامد، پیکربندی توخالی مواد غیر ضروری را کاهش می‌دهد و در عین حال مشخصات ساختاری قوی را حفظ می‌کند. هندسه دایره ای تنش ها را در اطراف محیط توزیع می کند و بدون توجه به جهت بارگذاری مقاومت ثابتی را ارائه می دهد. این امر طراحی را به ویژه در جایی که ستون ها ممکن است تحت فشار محوری ترکیبی، خمش، پیچش، بارهای باد یا نیروهای خارج از مرکز قرار گیرند، مفید می کند.

یک مشخصات معمولی به صورت بیان می شودφD × t × L، جایی که D نشان دهنده قطر بیرونی، t نشان دهنده ضخامت دیواره، و L نشان دهنده طول ستون است. به عنوان مثال، φ219 × 8 × 6000 قطر خارجی 219 میلی متر، ضخامت دیواره 8 میلی متر و طول 6 متر را نشان می دهد.

چگونه یک ستون لوله فولادی توخالی دایره ای پیکربندی می شود؟

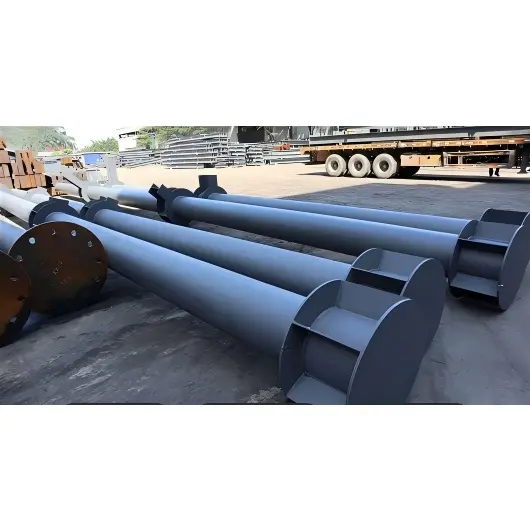

یک ستون لوله سازه ای بیشتر از یک لوله فولادی است. برای بسیاری از پروژه ها، مونتاژ کامل شامل اجزای اتصال و تقویتی است که به ستون اجازه می دهد با فونداسیون ها، تیرها، سیستم های سقف و سایر اعضای سازه ای یکپارچه شود.

• بدنه ستون:لوله فولادی دایره ای اولیه با توجه به قطر، ضخامت دیوار، طول، درجه مواد و بارهای طراحی انتخاب می شود.
• صفحه پایه:یک صفحه فولادی جوش داده شده که بارهای ستون را از طریق پیچ های لنگر به فونداسیون منتقل می کند.
• صفحات یا حلقه های سفت کننده:در جاهایی که به بارهای بالاتر یا مقاومت کمانش موضعی نیاز است، از تقویت استفاده می شود.
• صفحه یا فلنج بالایی:یک نقطه اتصال برای تیرها، خرپاها، ستون های بالایی یا سایر اجزای سازه ای فراهم می کند.
• صفحات اتصال و کوربل:اتصال تیر به ستون یا لوله به لوله را تسهیل کنید.
• پیچ و مهره با استحکام بالا:برای اتصالات سازه ای پیچ و مهره ای که در طراحی مهندسی مشخص شده است استفاده می شود.
• پوشش محافظ:سیستم های پرایمر، میانی و روکش یا گالوانیزه با توجه به شرایط محیطی قابل اجراست.

برای سازه‌های بسیار طولانی، بخش‌های جداگانه را می‌توان از طریق اتصالات جوشی، فلنج یا دیگر پیکربندی‌های اتصال مهندسی شده به هم وصل کرد.

مزایای اصلی سازه چیست؟

توزیع بار متعادل

مقطع دایره ای دارای محور قوی و ضعیف معمولی نیست. هندسه آن تنش را در اطراف لوله توزیع می کند و آن را برای سازه هایی که در معرض بارهای مختلف از جهات مختلف قرار می گیرند مناسب می کند.

عملکرد فشرده سازی و پیچشی قوی

ستون های لوله اغلب برای کاربردهایی انتخاب می شوند که نیاز به ظرفیت بار محوری قابل توجه و مقاومت در برابر اثرات پیچشی دارند. بخش توخالی بسته همچنین کارایی ساختاری مفیدی را در جایی که پایداری و بارگذاری چند جهته مهم است فراهم می کند.

کاهش قرار گرفتن در معرض باد

پروفیل استوانه ای کارآمد می تواند مقاومت آیرودینامیکی را در مقایسه با پروفیل های ساختاری زاویه ای کاهش دهد. این ویژگی می تواند برای ستون های در معرض دید در سایبان ها، گذرگاه ها، برج ها، سازه های استادیوم و سایر تاسیسات در فضای باز ارزشمند باشد.

نصب کارآمد

در مقایسه با برخی از جایگزین‌های ساختاری سنگین‌تر، ستون‌های فولادی توخالی می‌توانند یک رابطه کارآمد مقاومت به وزن را ارائه دهند. ساخت صفحات پایه، اجزای اتصال، سوراخ ها و پوشش های محافظ نیز می تواند میزان پردازش مورد نیاز در محل ساخت و ساز را کاهش دهد.

انعطاف پذیری معماری

ظاهر استوانه ای صاف زمانی که اجزای ساختاری عمداً قابل مشاهده باشند به خوبی کار می کند. بنابراین ستون‌های دایره‌ای می‌توانند عملکردهای ساختاری و معماری را در ساختمان‌های تجاری، تأسیسات عمومی، سازه‌های چشم‌انداز و پروژه‌های صنعتی مدرن ترکیب کنند.

خریداران چه مشخصاتی را باید ارزیابی کنند؟

انتخاب یک ستون سازه ای باید با الزامات مهندسی شروع شود نه صرفاً انتخاب قطر لوله. درجه مواد، ضخامت دیوار، طول، پیکربندی اتصال، شرایط بارگذاری، تحمل‌های ساخت و محیط خوردگی همگی بر مشخصات نهایی تأثیر می‌گذارند.

به عنوان مثال، اطلاعات محصول HAISHENG Q235B و Q355B را به عنوان گریدهای اصلی مواد شناسایی می کند و ابعاد لوله را در قالب φD × t × L ارائه می دهد. ابعاد واقعی سازه همیشه باید از محاسبات پروژه و استانداردهای طراحی قابل اجرا تعیین شود.

ستون های لوله های فولادی توخالی دایره ای چگونه ساخته می شوند؟

ساخت حرفه ای لوله یا صفحه فولادی را به یک مجموعه ساختاری آماده برای حمل و نقل و نصب تبدیل می کند. یک فرآیند تولید کنترل شده به حفظ دقت ابعاد، کیفیت جوش، صافی و حفاظت از سطح کمک می کند.

1. بازرسی مواد اولیه:درجه فولاد، ابعاد، وضعیت سطح، و اسناد مواد مربوطه بررسی می شود.
2. برش:لوله ها یا صفحات فولادی با توجه به طول ستون مورد نیاز و نقشه های ساخت برش داده می شوند.
3. تشکیل:ستون های جوش داده شده با قطر بزرگ را می توان با نورد ورق فولادی به شکل استوانه ای و سپس جوشکاری تولید کرد.
4. آماده سازی پایان:برای دستیابی به هندسه اتصال مورد نیاز، انتهای ستون ممکن است ماشینکاری یا تراشیده شود.
5. مونتاژ قطعات:صفحات پایه، صفحات بالایی، سفت کننده ها، کوربل ها، فلنج ها و صفحات اتصال طبق نقشه های مهندسی قرار می گیرند.
6. جوشکاری:قطعات با استفاده از روش‌های ساخت مناسب جوش داده می‌شوند و در صورت نیاز از آزمایش‌های غیر مخرب استفاده می‌شود.
7. صاف کردن و اصلاح:تغییر شکل جوش و صافی ستون در صورت لزوم بررسی و اصلاح می شود.
8. پردازش سوراخ:سوراخ های پیچ و مهره در ابعاد و مکان های مشخص حفاری یا پردازش می شوند.
9. درمان سطحی:زنگ زدگی و رسوب آسیاب را می توان قبل از اعمال پرایمر و پوشش محافظ از طریق انفجار پاک کرد.
10. بازرسی نهایی:ابعاد، اتصالات، جوش ها، وضعیت پوشش، علامت گذاری ها و بسته بندی قبل از حمل و نقل بررسی می شود.

برای ستون های با قطر بزرگ، سازه های جوش داده شده انعطاف پذیری بیشتری را در قطر و ضخامت دیوار فراهم می کند. در همین حال، ستون‌های لوله بدون درز می‌توانند در مواردی که ساخت و ساز بدون درز و الزامات ابعادی خاص ترجیح داده می‌شوند، مفید باشند.

ستون های لوله فولادی دایره ای توخالی در کجا استفاده می شود؟

ترکیبی از عملکرد سازه و هندسه استوانه ای تمیز به این ستون ها اجازه می دهد تا هم اهداف مهندسی و هم معماری را انجام دهند.

• کارخانه های صنعتی:به عنوان تکیه گاه سازه ای عمودی در کارخانه ها و تاسیسات تولیدی استفاده می شود.
• استادیوم ها و سالن های بزرگ:مناسب برای سازه هایی که بارگذاری چند جهته و ظاهر معماری مهم است.
• راهروها و سایبان ها:پروفیل صاف یک راه حل عملی برای تکیه گاه های در معرض دید در فضای باز ارائه می دهد.
• ساختمان های پیش ساخته:قطعات ساخته شده در کارخانه می توانند مونتاژ را ساده کرده و هماهنگی ساخت و ساز را بهبود بخشند.
• پل ها و سازه های شهرداری:قابل استفاده برای اسکله های منتخب، اعضای پشتیبانی، پست های نرده محافظ و سازه های مرتبط.
• معماری منظر:ستون‌های استوانه‌ای می‌توانند در عین حفظ ظاهر بصری تمیز، پشتیبانی ساختاری را فراهم کنند.
• سازه های مرتفع:اعضای CHS بزرگتر را می توان برای بارهای عمودی و ترکیبی قابل توجهی مهندسی کرد.

چگونه با سایر ستون های فولادی مقایسه می شود؟

پروفیل های ساختاری مختلف اهداف مهندسی متفاوتی را انجام می دهند. بنابراین یک بخش توخالی دایره ای باید بر اساس الزامات پروژه ارزیابی شود نه اینکه به عنوان جایگزینی جهانی برای بخش H یا مقاطع توخالی مربع/مستطیل تلقی شود.

بخش مناسب به محاسبات سازه، الزامات اتصال، شرایط ساخت، در دسترس بودن مواد، بودجه پروژه و استانداردهای ساختمانی قابل اجرا بستگی دارد.

خریداران چگونه باید ستون مناسب را انتخاب کنند؟

برای تیم‌های تدارکات، مهندسان، پیمانکاران و سازندگان سازه‌های فولادی، یک مشخصات فنی واضح می‌تواند مشکلات ارتباطی و تأخیر قیمت‌ها را به میزان قابل توجهی کاهش دهد.

1. بارهای طراحی را تعریف کنید:بارهای محوری، گشتاورهای خمشی، اثرات پیچشی، بارهای باد، شرایط لرزه ای و سایر اطلاعات مربوط به طراحی را ارائه دهید.
2. تایید ابعاد:قطر خارجی، ضخامت دیوار، طول و تلورانس های ابعادی مورد نیاز را مشخص کنید.
3. درجه مواد را انتخاب کنید:Q235B و Q355B انتخاب های رایج هستند، در حالی که درجه نهایی باید با الزامات طراحی پروژه مطابقت داشته باشد.
4. تعیین جزئیات اتصال:ابعاد صفحه پایه، آرایش لنگر-بولت، الزامات فلنج، محل اتصال تیر و جزئیات سفت کننده را ارائه دهید.
5. محیط زیست را در نظر بگیرید:محیط های بیرونی، مرطوب، ساحلی، یا محیط های شیمیایی تهاجمی ممکن است به محافظت در برابر خوردگی پیشرفته نیاز داشته باشند.
6. الزامات بازرسی را تأیید کنید:در مورد بازرسی ابعاد، بازرسی جوش، آزمایش غیر مخرب، ضخامت پوشش و مستندات قبل از تولید بحث کنید.
7. تدارکات طرح:طول ستون، محدودیت های حمل و نقل، نقاط بلند کردن، تقسیم بندی، بسته بندی و ترتیب نصب را در نظر بگیرید.

یک نقشه یا بسته مشخصات دقیق به سازنده اجازه می دهد تا مناسب ترین مسیر ساخت و پیکربندی اتصال را تعیین کند. خریداران همچنین می توانند اجزای سازه فولادی را بررسی کنند تا بفهمند چگونه ستون ها با سایر عناصر فولادی ساخته شده یکپارچه می شوند.

سوالات متداول

چه موادی معمولا برای ستون های لوله های فولادی توخالی دایره ای استفاده می شود؟

فولادهای ساختاری Q235B و Q355B معمولاً برای این ستون ها مشخص می شوند. ماده نهایی باید با توجه به محاسبات ساختاری، استانداردهای قابل اجرا، شرایط محیطی و الزامات پروژه انتخاب شود.

تفاوت بین ستون لوله های بدون درز و جوشی چیست؟

ستون های بدون درز از لوله فولادی بدون درز تولید می شوند و جوش طولی ندارند. ستون های جوش داده شده از ورق فولادی تشکیل شده و با جوش به هم متصل می شوند. ساخت و ساز جوش داده شده انعطاف پذیری بیشتری را برای قطرهای بزرگ و ضخامت دیوارهای سفارشی فراهم می کند، در حالی که لوله بدون درز می تواند برای قطر خاص و الزامات ساختاری مفید باشد.

آیا می توان ستون لوله فولادی توخالی دایره ای را سفارشی کرد؟

بله. بسته به قابلیت‌های ساخت و الزامات مهندسی، قطر، ضخامت دیوار، طول، صفحات پایه، اتصالات بالا، سخت‌کننده‌ها، صفحات اتصال، سوراخ‌های پیچ و مهره، گیره‌های بالابر، تنظیمات اتصال و عملیات سطح قابل سفارشی‌سازی هستند.

حفاظت در برابر خوردگی چگونه انجام می شود؟

گزینه های رایج عبارتند از انفجار شات و سپس سیستم های پرایمر، میانی و پوشش بالایی. گالوانیزه گرم را نیز می توان برای کاربردهای مناسب در نظر گرفت، به ویژه در مواردی که حفاظت در برابر خوردگی افزایش یافته مورد نیاز است.

آیا ستون های لوله دایره ای برای سازه های بیرونی مناسب هستند؟

هنگامی که ابعاد ستون، طراحی سازه، اتصالات و سیستم حفاظت در برابر خوردگی به طور مناسب مشخص شده باشد، می توان آنها را در کاربردهای بیرونی مانند سایبان ها، راهروها، سازه های منظر، تاسیسات شهری و سایر سیستم های فولادی در معرض استفاده قرار داد.

هنگام درخواست قیمت چه اطلاعاتی باید ارائه شود؟

اطلاعات مفید شامل مقدار، درجه فولاد، قطر خارجی، ضخامت دیوار، طول، نقشه های اتصال، جزئیات صفحه پایه، الزامات عملیات سطح، استانداردهای بازرسی، مقصد، و برنامه تحویل مورد انتظار است. نقشه های ساختاری به ویژه برای پروژه های سفارشی مفید هستند.

چرا با یک تولید کننده حرفه ای کار کنید؟

یک ستون ساختاری باید به عنوان بخشی از یک سیستم باربری کامل عمل کند، بنابراین انتخاب محصول باید بیش از مقایسه قیمت لوله باشد. دقت ساخت، کیفیت جوش، جزئیات اتصال، حفاظت از سطح، روش های بازرسی، بسته بندی و هماهنگی تحویل، همگی بر نتیجه نهایی پروژه تأثیر می گذارند.

HAISHENG ستون‌های لوله‌های فولادی توخالی دایره‌ای را با استفاده از فولاد ساختاری Q235B یا Q355B عرضه می‌کند و از پیکربندی‌های ساخت شامل صفحات پایه، سخت‌کننده‌ها، صفحات اتصال، پیچ‌ها با استحکام بالا و پوشش‌های محافظ پشتیبانی می‌کند. برای نیازهای خاص پروژه، خریداران می‌توانند نقشه‌ها، ابعاد، اطلاعات بارگذاری، کمیت و شرایط کاربرد را ارائه دهند تا بتوان پیکربندی ستون مناسب را ارزیابی کرد.

برنامه ریزی یک پروژه سازه فولادی یا منبع یابی ستون های سازه ای سفارشی؟امروز نقشه ها و الزامات فنی خود را با HAISHENG به اشتراک بگذارید. برای انتخاب مواد، جزئیات ساخت، تنظیمات اتصال، پشتیبانی قیمت و برنامه ریزی تحویل،با ما تماس بگیریدبرای بحث در مورد پروژه خود با تیم HAISHENG.
