HAISHENGلوازم سفارشیستون فولادی سازه ای شکلراهحلهایی برای پروژههایی که ستونهای معمولی مربع، گرد یا تیرچه H نمیتوانند به اندازه کافی طرحهای معماری، الزامات اتصال، یا شرایط باربری را برآورده کنند. با ترکیب طراحی مقطع انعطاف پذیر با ساخت دقیق، این ستون ها راهی عملی برای ادغام عملکرد سازه با استفاده کارآمد از فضا ارائه می دهند.

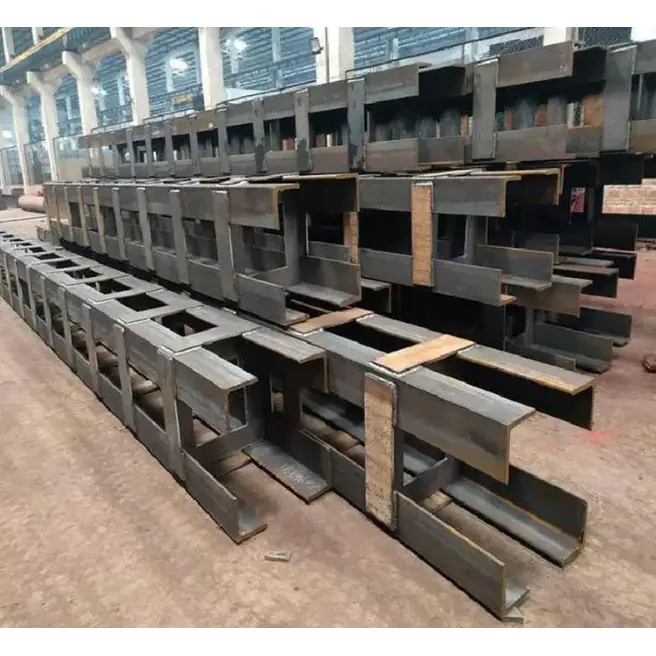

ستون فولادی سازه ای شکل یک عضو باربر عمودی سفارشی است که با مقطع غیر استاندارد طراحی شده است. برخلاف ستونهای معمولی، میتوان آن را به شکل L، T شکل، صلیبی، چند ضلعی، مقطع متغیر، منحنی یا دیگر پیکربندیهای خاص پروژه ساخت. این انعطافپذیری آن را برای گوشههای ساختمان، ستونهای دیوار پنهان، فضاهای معماری نامنظم، سازههای با دهانههای بزرگ و مناطقی که در معرض بارگذاری غیرعادی یا چند جهته قرار دارند، ارزشمند میکند.
برای مهندسان، معماران، پیمانکاران و تیم های تدارکات، انتخاب ستون مناسب صرفاً به انتخاب فولاد با استحکام کافی نیست. هندسه، جهت اتصال، دقت ساخت، الزامات لرزه ای، حفاظت در برابر خوردگی، شرایط نصب و استفاده کلی از فضا نیز باید در نظر گرفته شود. یک ستون با شکل مهندسی مناسب می تواند این عوامل را به عنوان بخشی از یک راه حل ساختاری یکپارچه بررسی کند.
1. ستون فولادی سازه ای شکل چیست؟
4. مواد و پارامترهای عملکرد مهم هستند؟
5. ستون فولادی سازه ای شکل چگونه ساخته می شود؟
6. ستون های فولادی سازه ای شکل در کجا استفاده می شود؟
7. چگونه با ستون های معمولی مقایسه می شود؟
8. خریداران چگونه باید ستون مناسب را انتخاب کنند؟
ستون فولادی سازهای شکل یک عضو ساختاری عمودی است که سطح مقطع آن بهطور خاص خارج از فرمت معمولی مستطیلی، دایرهای یا مقطع H استاندارد طراحی شده است. ممکن است با مونتاژ صفحات فولادی، بخش های ساختاری، بخش های توخالی یا لوله های فولادی و اتصال آنها از طریق فرآیندهای جوشکاری و ساخت کنترل شده تولید شود.
هدف اصلی حل مشکلات ساختاری یا معماری است که ستون های استاندارد نمی توانند به طور کارآمد به آنها رسیدگی کنند. به عنوان مثال، ستونی که در گوشه ساختمان قرار دارد، ممکن است نیاز داشته باشد که با دو دیوار همسطح باقی بماند تا اینکه در فضای داخلی قابل استفاده قرار گیرد. یک ستون L شکل می تواند با حفظ مسیر بار مورد نیاز، این شرایط را برطرف کند.
به طور مشابه، ستون مرکزی دریافت کننده تیرها از جهات مختلف ممکن است از یک پیکربندی صلیبی بهره مند شود. ستونهای با مقطع متغیر و منحنی همچنین میتوانند از نماهای معماری متمایز پشتیبانی کنند که در آنها ادغام یک نمایه معمولی ثابت دشوار است.
با توجه به مشخصات محصول HAISHENG، پیکربندی های معمولی شامل ستون های L شکل، T شکل، صلیبی، چند ضلعی، ترکیبی، مقطع متغیر و منحنی است. طراحی را می توان با توجه به نقشه های ساخت و ساز، شرایط سایت، نقاط اتصال و الزامات باربری خاص پروژه توسعه داد.
هندسه های مختلف ساختمان به راه حل های ساختاری متفاوتی نیاز دارند. پیکربندی های زیر یکی از مفیدترین گزینه ها برای ساخت و ساز فولادی غیر استاندارد هستند:
| پیکربندی | برنامه معمولی | مزیت کلیدی |
|---|---|---|
| ستون L شکل | گوشه های ساختمان و تقاطع دیوارها | به دیوارها چسبیده و انسداد داخلی را کاهش می دهد |
| ستون T شکل | مراکز دیوار، راهروها، و مکان های لبه | پشتیبانی متعادل را در حین ادغام با چیدمان های دیوار فراهم می کند |
| ستون صلیبی شکل | هسته های ساختاری مرکزی و اتصالات تیر چند جهته | اتصالات را از جهات مختلف تسهیل می کند |
| ستون Z شکل | پلان طبقات نامنظم و پهنه های ساختاری تخصصی | با ترتیبات فضایی پیچیده سازگار است |
| ستون چند ضلعی | سازه های معماری و پروژه های بزرگ | هندسه سفارشی شده را با الزامات ساختاری ترکیب می کند |
| ستون متغیر-بخش | سازه های مرتفع و نماهای معماری | اجازه می دهد تا ابعاد بخش بر اساس بارگذاری یا طراحی تغییر کند |
| ستون منحنی | نماهای منحنی و پروژه های معماری متمایز | پشتیبانی از الزامات بصری و هندسی پیچیده |
مناسب ترین پیکربندی باید از طریق محاسبات مهندسی سازه تعیین شود نه اینکه صرفاً برای ظاهر انتخاب شود. هندسه مقطع، ضخامت صفحه، ارتفاع ستون، شرایط بارگذاری، جزئیات اتصال و کدهای طراحی قابل اجرا همگی بر طراحی نهایی تأثیر می گذارند.
بارزترین مزیت آن انعطاف پذیری هندسی است. مهندسان می توانند به جای اینکه چیدمان ساختمان را با یک ستون استاندارد اجباری کنند، ستون را با سازه تطبیق دهند. این امر به ویژه برای گوشه ها، تقاطع دیوارها، سطوح پلکانی کف، پلان های نامنظم و مناطق نصب محدود مفید است.
هنگامی که یک ستون را می توان در یک دیوار ادغام کرد، ممکن است مقدار سطح کف قابل استفاده از دست رفته در برجستگی های سازه ای را کاهش دهد. این می تواند در ساختمان های مسکونی، فضاهای تجاری، تاسیسات عمومی و سازه های پیش ساخته که در آن کارایی برنامه ریزی داخلی مهم است، ارزشمند باشد.
ستون های با شکل خاص می توانند سطوح اتصال چندگانه را برای تیرها، مهاربندها و سایر اعضای سازه ای فراهم کنند. به عنوان مثال، یک پیکربندی صلیبی را می توان برای موقعیت هایی طراحی کرد که اعضای سازه از چندین جهت همگرا می شوند.
با تنظیم عرض اندام، ضخامت صفحه و سطح مقطع کلی، مهندسان می توانند توزیع مواد سازه را تغییر دهند و بر سختی محورهای مختلف تأثیر بگذارند. این باعث میشود که ستونهای شکلدار برای پروژههایی با شرایط بارگذاری عمودی، جانبی یا غیرمعمول مفید باشند.
بسیاری از فعالیت های پیچیده ساخت را می توان قبل از تحویل کامل کرد. برش، مونتاژ، جوش، صاف کردن، ماشینکاری انتهایی، اتصال صفحه، بازرسی و عملیات سطحی را می توان در یک محیط تولید کنترل شده هماهنگ کرد. این می تواند میزان ساخت مورد نیاز در محل ساخت و ساز را کاهش دهد.
انتخاب مواد باید با محاسبات ساختاری پروژه، شرایط محیطی، الزامات دما و استانداردهای قابل اجرا مطابقت داشته باشد. HAISHENG Q235B و Q355B را بهعنوان گزینههای مواد اولیه فهرست میکند و Q355NL و Q355GJ برای شرایط خاص دمای پایین یا لرزهای بالا در دسترس هستند.
| پارامتر | مشخصات معمولی |
|---|---|
| مواد اولیه | Q235B، Q355B |
| گزینه های مواد ویژه | Q355NL، Q355GJ |
| صفحه / ضخامت اندام | تقریباً 8-60 میلی متر بسته به طراحی |
| عرض تک اندام | تقریباً 100-600 میلی متر بسته به پیکربندی |
| طول قطعه معمولی | 9 متر یا 12 متر؛ ساخت و ساز قطعه بندی شده برای ارتفاعات بیشتر |
| راست بودن ستون | ≤ L/1000 |
| انحراف ابعادی مقطع | تقریباً 2-3 میلی متر |
| ضخامت صفحه پایه | تقریباً 16-60 میلی متر |
| محدوده پیچ لنگر | M20–M64 با توجه به طراحی |
به عنوان مرجع، Q235B معمولاً برای کاربردهای سازه ای استاندارد استفاده می شود، در حالی که Q355B استحکام تسلیم بالاتری را ارائه می دهد و برای کاربردهای سازه ای با بار سنگین تر، بلندمرتبه، و خواستار مناسب است. انتخاب مواد باید همیشه بر اساس الزامات مهندسی پروژه و کدهای ساختاری محلی تأیید شود.
برای حفاظت در برابر خوردگی، آماده سازی سطح و انتخاب پوشش به همان اندازه مهم هستند. یک سیستم معمولی ممکن است شامل شات بلاست به Sa2.5 و به دنبال آن یک پرایمر غنی از روی، پوشش میانی و پوشش بالایی باشد. برای محیط های تهاجمی تر، مانند کاربردهای ساحلی، گالوانیزه گرم نیز ممکن است در نظر گرفته شود.
ساخت دقیق از اهمیت ویژه ای برخوردار است زیرا هندسه غیر استاندارد فضای کمتری را برای خطاهای ساخت کنترل نشده باقی می گذارد. یک گردش کار معمولی تولید شامل مراحل زیر است:
برای اتصالات ساختاری حیاتی، آزمایش های غیر مخرب را می توان در طرح کنترل کیفیت گنجاند. HAISHENG جوش های درجه I و آزمایش 100% اولتراسونیک را برای اتصالات تیر-ستون کلید و جوش های اتصال اولیه در پیکربندی های قابل اجرا مشخص می کند.
تطبیق پذیری هندسه سفارشی، این ستون ها را برای پروژه هایی مناسب می کند که در آنها ادغام مقاطع سازه استاندارد دشوار است.
آنها به ویژه زمانی مفید هستند که الزامات سازه ای و الزامات معماری همپوشانی داشته باشند. به جای در نظر گرفتن ستون به عنوان یک بخش کالای استاندارد، کل عضو را می توان به عنوان بخشی از سیستم ساختاری ساختمان طراحی کرد.
| ویژگی | ستون فولادی سازه ای شکل | بخش H معمولی | بخش توخالی دایره ای |
|---|---|---|---|
| انعطاف پذیری مقطعی | بسیار بالا؛ هندسه سفارشی | هندسه استاندارد | هندسه دایره ای استاندارد |
| یکپارچه سازی دیوار | عالی برای طرح بندی های انتخاب شده | متوسط | متوسط |
| اتصالات چند جهته | می تواند برای چندین جهت اتصال طراحی شود | بیشتر به طور طبیعی برای محورهای متعامد اولیه مناسب است | اتصالات را می توان در اطراف بخش مرتب کرد اما ممکن است نیاز به جزئیات تخصصی داشته باشد |
| سازگاری معماری | عالی | متوسط | خوب |
| بخش متغیر | موجود است | محدود بدون ساخت اضافی | ممکن است اما نیاز به ساخت سفارشی دارد |
| استفاده معمولی | سازه های پیچیده و غیر استاندارد | قاب های فولادی معمولی | ستون های آشکار و کاربردهای ساختاری تخصصی |
این مقایسه به این معنا نیست که یک ستون شکل همیشه برتر است. مقاطع استاندارد زمانی که هندسه آنها با پروژه مطابقت داشته باشد بسیار مقرون به صرفه و موثر باقی می مانند. ارزش یک ستون فولادی سازهای شکل زمانی ظاهر میشود که پروفیلهای معمولی سازشهایی را در فضا، اتصالات، فرم معماری یا عملکرد سازه ایجاد کنند.
برای پیمانکاران، مهندسان سازه و تیم های تدارکاتی که به دنبال تولید کننده یا تامین کننده چینی هستند، چندین فاکتور باید قبل از ثبت سفارش تایید شود.
یک سازنده قابل اعتماد باید بتواند نقشه های مهندسی را به یک فرآیند ساخت کنترل شده ترجمه کند و در عین حال قابلیت ردیابی را از مواد خام تا اجزای نهایی حفظ کند.
هدف اصلی آن ارائه یک ستون باربر است که بتواند با چیدمانهای معماری، الزامات اتصال غیرمعمول، فضاهای محدود، بارگذاری غیرعادی، یا چارچوبهای ساختاری پیچیده که در آن ستونهای استاندارد مناسب نیستند، سازگار شود.
بله. سطح مقطع، ابعاد، درجه فولاد، ضخامت صفحه، ارتفاع، صفحات اتصال، سفت کننده ها، صفحات پایه و عملیات سطح را می توان با توجه به نقشه های مهندسی و الزامات پروژه سفارشی کرد.
Q235B و Q355B انتخاب های رایج هستند. بسته به شرایط پروژه، Q355NL یا Q355GJ ممکن است برای کاربردهای خاص با دمای پایین یا لرزهای بالا در نظر گرفته شود.
آنها می توانند در سازه های بلندمرتبه و با بار سنگین در صورت مهندسی مناسب مورد استفاده قرار گیرند. طراحی نهایی باید از طریق محاسبات سازه ای تایید شده و با قوانین ساختمانی قابل اجرا مطابقت داشته باشد.
بله. بسته به محیط، گزینه های محافظ می تواند شامل سیستم های پوشش چند لایه یا گالوانیزه گرم باشد. درمان مناسب باید با توجه به شرایط مواجهه و الزامات پروژه مشخص شود.
اطلاعات مفید شامل نقشه های سازه، ابعاد ستون، نوع مقطع، عیار فولاد، مقدار، طول مورد نیاز، جزئیات اتصال، عملیات سطح، الزامات بازرسی، مقصد تحویل و استانداردهای قابل اجرا می باشد.
A ستون فولادی سازه ای شکلزمانی که پروفیل های فولادی معمولی نتوانند به طور همزمان نیازهای ساختاری، معماری و استفاده از فضا را برآورده کنند، راه حل موثری ارائه می دهد. از ستونهای گوشه L شکل و ستونهای دیوار T شکل گرفته تا پیکربندیهای صلیبی، چند ضلعی، منحنی و مقطع متغیر، هندسه سفارشی به سیستم سازه اجازه میدهد تا به جای اینکه پروژه را مجبور به انطباق با مشخصات استاندارد کند، با پروژه سازگار شود. برای خریدارانی که به دنبال تولید کننده قابل اعتماد چین و تامین کننده سازه های فولادی یک مرحله ای هستند، HAISHENG ساخت سفارشی را بر اساس نقشه ها، نیازهای مواد، جزئیات اتصال، مشخصات ابعادی، الزامات بازرسی و نیازهای عملیات سطح ارائه می دهد. اگر در حال برنامه ریزی یک پروژه سازه فولادی غیر استاندارد هستید و به ابعاد ستون سفارشی، مشاوره فنی یا پیشنهاد پروژه نیاز دارید،با ما تماس بگیریدبرای بحث در مورد نیازهای خود و ایجاد راه حل مناسب برای ستون فولادی سازه ای شکل.
